Jak wygląda okablowanie instalacji fotowoltaicznej?
Najprościej podzielić okablowanie fotowoltaiki na trzy grupy:
- przewody solarne DC pomiędzy modułami PV i falownikiem,
- przewody AC pomiędzy falownikiem a instalacją elektryczną budynku,
- przewody ochronne i uziemiające.
Do tego dochodzą złącza, przepusty, osłony i elementy służące do prawidłowego prowadzenia oraz mocowania kabli.
Podział jest ważny przede wszystkim dlatego, że przewód solarny DC nie jest po prostu zwykłym przewodem elektrycznym w innym kolorze. Przewody pracujące przy modułach są stale narażone na promieniowanie UV, zmiany temperatury, wilgoć i warunki atmosferyczne, a instalacja ma działać przez wiele lat.
Kable solarne DC - przewody do paneli fotowoltaicznych
Gdy mówi się o kablach do paneli fotowoltaicznych, najczęściej chodzi właśnie o jednożyłowe przewody DC stosowane po stronie modułów.
Łączą one moduły w stringi, a następnie prowadzą prąd stały w kierunku falownika. W zależności od konstrukcji instalacji mogą również łączyć poszczególne ciągi modułów z dodatkowymi elementami po stronie DC.
W nowoczesnych instalacjach PV stosowane są przede wszystkim przewody oznaczane H1Z2Z2-K, wykonywane zgodnie z wymaganiami dla przewodów fotowoltaicznych. Przykładowy SOLARFLEX-X H1Z2Z2-K firmy HELUKABEL jest przeznaczony do napięcia 1500 V DC, ma giętką żyłę z miedzi cynowanej i jest odporny m.in. na promieniowanie UV, ozon oraz warunki atmosferyczne. Producent wskazuje zgodność z EN 50618.
Takie właściwości mają znaczenie, ponieważ duża część okablowania fotowoltaiki znajduje się na dachu lub bezpośrednio pod modułami.
Jaki przekrój mają przewody do paneli PV?
W niewielkich i średnich instalacjach często spotyka się przewody solarne o przekroju 4 mm² oraz 6 mm². Przy określonych warunkach mogą być potrzebne również większe przekroje, np. 10 mm².
Nie należy jednak dobierać kabla wyłącznie na podstawie mocy całej instalacji.
Na wybór przekroju wpływają między innymi prąd płynący w danym obwodzie, długość trasy, sposób ułożenia przewodu, temperatura pracy oraz dopuszczalny spadek napięcia. Z tego powodu dwie instalacje o tej samej mocy mogą wymagać innego rozwiązania.
Szerzej omówimy to w osobnym poradniku dotyczącym doboru przekroju przewodów oraz porównaniu kabla solarnego 4 i 6 mm².

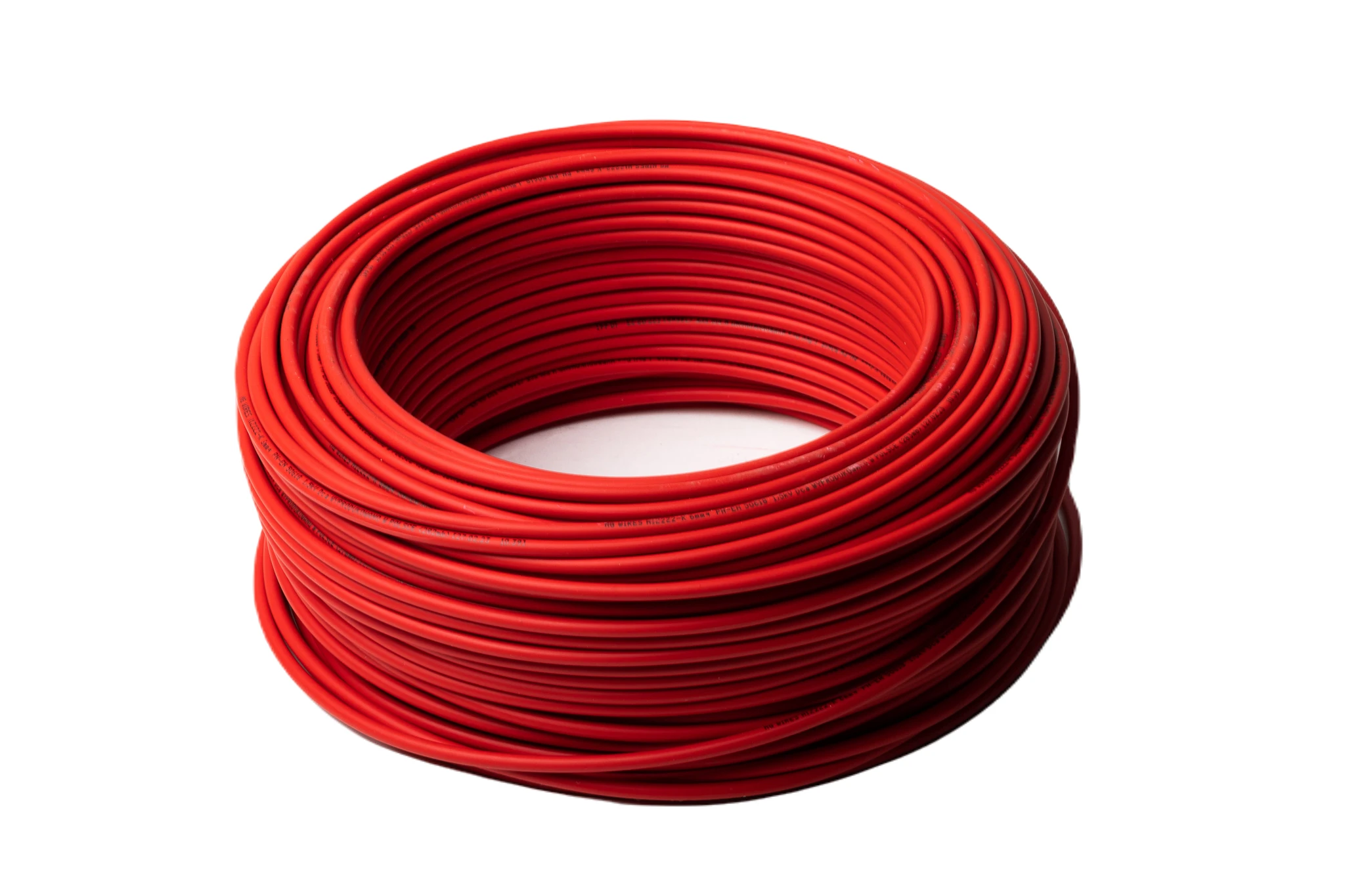

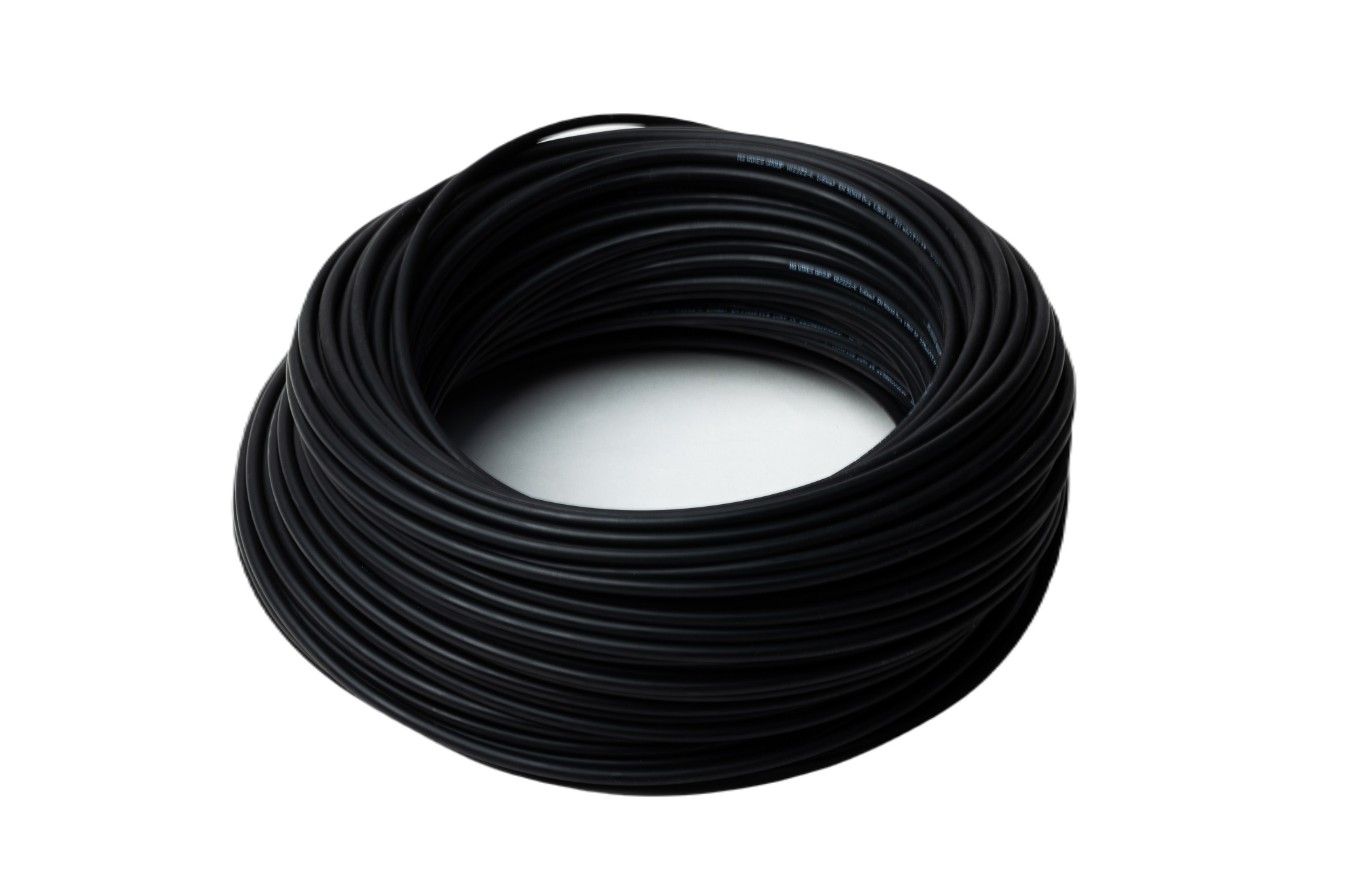

Czerwony i czarny kabel do fotowoltaiki - po co stosuje się dwa kolory?
W instalacjach PV często można zobaczyć czarne i czerwone przewody solarne. Kolor ułatwia rozróżnienie biegunowości obwodu DC podczas montażu i późniejszego serwisowania instalacji.
Nie oznacza natomiast, że sam kolor decyduje o parametrach elektrycznych kabla. Te określa jego konstrukcja, przekrój i specyfikacja producenta.
Jeżeli korzystasz z dwóch kolorów, warto zachować konsekwencję na całej trasie przewodów. Ogranicza to ryzyko pomyłki podczas wykonywania połączeń i późniejszych prac przy instalacji.
Przewód od paneli fotowoltaicznych do falownika
Jednym z najczęściej zadawanych pytań jest: jakim kablem połączyć panele fotowoltaiczne z falownikiem?
Na tym odcinku nadal znajdujemy się po stronie DC, dlatego stosuje się odpowiednio dobrane przewody solarne. Kabel musi być dostosowany zarówno do parametrów elektrycznych stringu, jak i do warunków, w których zostanie poprowadzony.
Szczególnego znaczenia nabiera długość trasy. Kilka metrów pomiędzy modułami i falownikiem to zupełnie inna sytuacja niż instalacja na budynku gospodarczym albo konstrukcji gruntowej oddalonej kilkadziesiąt metrów od miejsca montażu falownika.
Pytanie, jaki kabel od paneli do falownika, powinno zawsze prowadzić do kolejnych: jaki prąd będzie nim płynął, jaka jest długość trasy i w jaki sposób zostanie ułożony przewód?
Kabel AC od falownika do rozdzielnicy
Za falownikiem sytuacja się zmienia. Inwerter przekształca prąd stały pochodzący z modułów na prąd przemienny, dlatego od tego miejsca mamy do czynienia z okablowaniem strony AC instalacji fotowoltaicznej.
Nie stosuje się tutaj przewodu solarnego tylko dlatego, że kabel jest częścią instalacji PV. Rodzaj i przekrój przewodu AC dobiera się do konkretnego obwodu.
Znaczenie mają przede wszystkim moc falownika, instalacja jedno- lub trójfazowa, długość przewodu, sposób jego prowadzenia, obciążalność oraz zastosowane zabezpieczenia.
To ważne rozróżnienie również z punktu widzenia wyszukiwania informacji. Pytania: jaki kabel od paneli do falownika oraz jaki kabel od falownika do rozdzielnicy dotyczą dwóch różnych części instalacji i nie powinny otrzymywać jednej odpowiedzi.

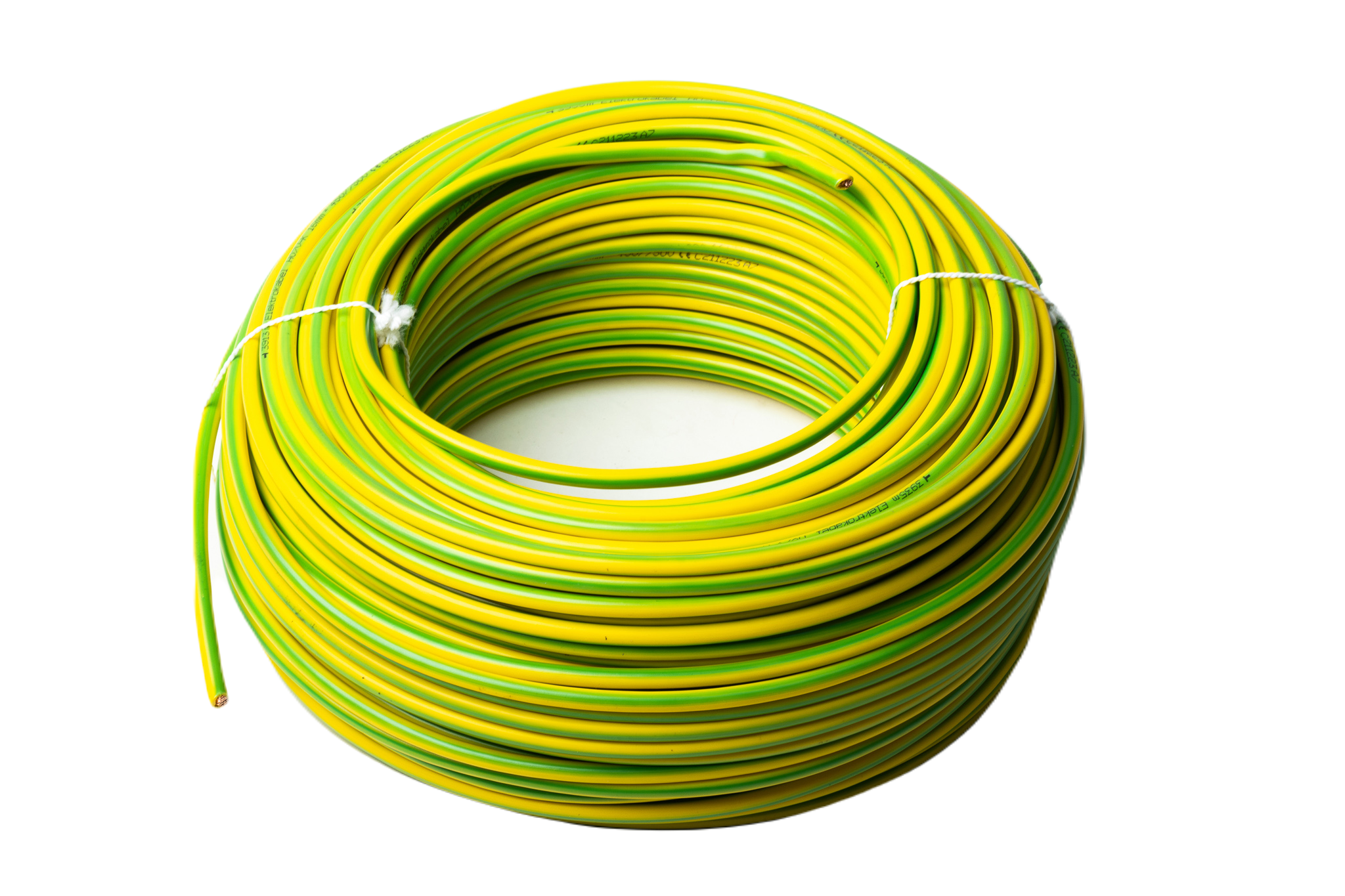

Kable uziemiające i przewody ochronne w instalacji fotowoltaicznej
Kolejną grupą są kable uziemiające oraz przewody wykorzystywane do wykonania wymaganych połączeń ochronnych i wyrównawczych.
W instalacji PV trzeba uwzględnić nie tylko moduły i falownik, ale również metalową konstrukcję montażową, ramy modułów, ochronę przeciwprzepięciową oraz, jeśli występuje, instalację odgromową.
Nie oznacza to jednak, że dla każdej instalacji można podać jeden uniwersalny przewód i jeden schemat uziemienia. Rozwiązanie zależy od konstrukcji instalacji elektrycznej budynku, zastosowanych zabezpieczeń, obecności LPS oraz projektu instalacji PV.
Dlatego również przekroju przewodu uziemiającego nie należy dobierać wyłącznie według zasady „tak robi się przy fotowoltaice”.
Złącza MC4 są częścią okablowania fotowoltaiki
Sam odpowiedni kabel nie wystarczy. Po stronie DC niezwykle ważne są również połączenia pomiędzy przewodami, modułami i pozostałymi elementami instalacji.
Najbardziej charakterystycznym rozwiązaniem są złącza określane potocznie jako złącza MC4.
Połączenie musi być wykonane prawidłowo: odpowiednio przygotowany przewód, poprawnie zaciśnięty styk i właściwie zmontowane złącze mają bezpośredni wpływ na jakość połączenia elektrycznego.
Istotna jest także kompatybilność. Stäubli, producent oryginalnego systemu MC4, wskazuje, że łączone ze sobą złącza powinny pochodzić z tego samego systemu i od tego samego producenta. Mieszanie w jednej parze elementów różnych producentów może zwiększać rezystancję styku i ryzyko uszkodzenia połączenia.
Temat prawidłowego zarabiania przewodów i zaciskania złączy warto traktować osobno, ponieważ błędy wykonawcze mogą pojawić się nawet przy zastosowaniu właściwego kabla.
Kable do fotowoltaiki na dachu - na co zwrócić uwagę?
Dach jest jednym z najbardziej wymagających miejsc dla okablowania PV.
Przewody mogą być wystawione na wysoką temperaturę, mróz, wilgoć, promieniowanie słoneczne oraz ciągłe zmiany warunków atmosferycznych. Dlatego przewód prowadzony przy modułach powinien być przeznaczony do takiego zastosowania.
Znaczenie ma również sposób montażu.
Kabel nie powinien swobodnie leżeć na pokryciu dachowym ani zwisać pod modułami. Trzeba ograniczyć możliwość przecierania przewodów o ostre krawędzie konstrukcji, zapewnić odpowiednie promienie gięcia oraz prawidłowo przymocować trasę kablową.
W praktyce trwałość instalacji zależy więc nie tylko od tego, jaki kabel do fotowoltaiki został kupiony, ale również od tego, jak został poprowadzony.
Kable fotowoltaiczne prowadzone w ziemi
Inna sytuacja występuje przy instalacjach gruntowych, wiatach fotowoltaicznych czy budynkach gospodarczych, gdy przewody trzeba poprowadzić pomiędzy instalacją PV a budynkiem.
Nie należy zakładać, że każdy przewód opisany jako solarny automatycznie nadaje się do bezpośredniego ułożenia w gruncie.
Trzeba sprawdzić kartę konkretnego produktu. Przykładowo HELUKABEL dla przewodu SOLARFLEX-X H1Z2Z2-K dopuszcza bezpośrednie zakopanie w ziemi, jednocześnie zalecając prowadzenie go w rurach osłonowych.
Przy długich trasach dochodzi dodatkowo kwestia właściwego przekroju i strat napięcia. Dlatego kable fotowoltaiczne w ziemi wymagają osobnego podejścia już na etapie projektu trasy.
Jak dobrać kable i przewody do fotowoltaiki?
Pierwszym krokiem nie powinien być wybór przekroju z tabeli znalezionej w internecie. Najpierw trzeba ustalić, który odcinek instalacji wykonujemy.
Czy jest to połączenie modułów? Trasa DC do falownika? Przewód AC do rozdzielnicy? A może połączenie ochronne lub uziemiające?
Dopiero wtedy można analizować napięcie i prąd obwodu, długość trasy, przekrój, warunki środowiskowe oraz sposób ułożenia kabla.
Właśnie dlatego określenie kable do fotowoltaiki obejmuje kilka różnych grup produktów. W dobrze wykonanej instalacji każdy przewód powinien odpowiadać konkretnej funkcji i warunkom, w których będzie pracował.
W naszym sklepie znajdziesz kable solarne przeznaczone do wykonywania połączeń po stronie DC oraz przewody uziemiające potrzebne przy wykonywaniu instalacji PV. Przy wyborze warto kierować się nie tylko przekrojem i ceną za metr, ale przede wszystkim wymaganiami konkretnego odcinka instalacji.
