W tym poradniku znajdziesz konkretne odpowiedzi:
- jakie klemy do fotowoltaiki dobrać do wysokości ramy modułu,
- czym różnią się klemy końcowe i środkowe,
- ile klem przypada na jeden panel,
- jakie błędy najczęściej popełniają instalatorzy.

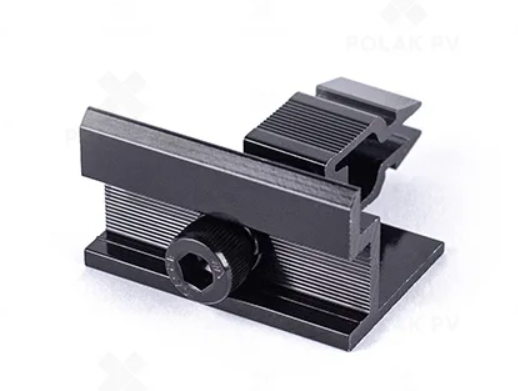

Klemy środkowe i końcowe – czym się różnią i za co odpowiadają?
Klemy środkowe montowane są między dwoma modułami. Ich zadaniem jest stabilizacja obu paneli jednocześnie. Utrzymują równy odstęp między modułami i zapewniają ciągłość konstrukcji.
Klemy końcowe są stosowane na skrajach rzędów. Dociskają panel tylko z jednej strony i odpowiadają za zamknięcie układu.
Każdy rząd paneli zaczyna się i kończy klemą końcową, a pomiędzy nimi stosuje się klemy środkowe.
Dlaczego wysokość ramy modułu ma kluczowe znaczenie?
Każdy moduł fotowoltaiczny ma określoną grubość ramy – najczęściej spotykane grubości ramy to 30 mm, 32 mm, 35 mm, 40 mm.
Klema musi być dopasowana do tej wysokości, ponieważ:
- odpowiada za właściwy docisk,
- wpływa na bezpieczeństwo mechaniczne,
- zapewnia kontakt elektryczny (uziemienie).
Zbyt niska klema 👉 brak docisku
Zbyt wysoka klema 👉 luz i niestabilność
Jakie klemy do paneli 30 mm?
To jeden z najczęściej spotykanych standardów.
Jak dobrać klemy do paneli 30 mm:
- wybieraj klemy dedykowane 30 mm lub zakresowe 28–32 mm,
- upewnij się, że klema ma odpowiednią głębokość chwytu,
- sprawdź kompatybilność z profilem szyny.
Na co uważać:
- nie stosuj klem 35 mm „na siłę” – docisk będzie niewystarczający,
- unikaj tanich, cienkich klem – mogą się odkształcać.
Jakie klemy do paneli 35 mm?
Moduły o grubości 35 mm są często stosowane w instalacjach o większej mocy.
Jak dobrać klemy do paneli 35 mm:
- wybieraj klemy dedykowane 35 mm,
- alternatywnie stosuj klemy regulowane (np. 30–40 mm),
- zwróć uwagę na długość śruby – musi „złapać” gwint w szynie.
Dlaczego to ważne:
- większa rama = większe obciążenia,
- niewłaściwa klema może powodować mikroruchy modułu.
Klemy uniwersalne (regulowane) – kiedy mają sens?
Na rynku dostępne są klemy z regulacją (np. 30–35 mm, 30–40 mm).
Zalety:
- jeden produkt do różnych modułów,
- wygoda przy mieszanych instalacjach.
Wady:
- często słabszy docisk niż w dedykowanych,
- większe ryzyko błędu montażowego.
W instalacjach profesjonalnych lepiej stosować klemy dopasowane do konkretnej ramy.
Ile klem na panel fotowoltaiczny?
To bardzo częste pytanie – i słusznie, bo wpływa na bezpieczeństwo całej instalacji.
Standardowa zasada to 4 klemy na jeden panel. W tym 2 klemy środkowe (lub końcowe, jeśli panel jest na brzegu), 2 klemy po drugiej stronie modułu.
W praktyce wygląda to tak:
- panel w środku rzędu → 4 klemy środkowe
- panel na brzegu → 2 środkowe + 2 końcowe
Kiedy stosuje się więcej klem?
W szczególnych przypadkach:
- duże obciążenia wiatrem,
- strefy brzegowe dachu,
- duże moduły (np. powyżej 2 m długości).
Wtedy projekt może przewidywać dodatkowe punkty mocowania.
Najczęstsze błędy przy doborze klem
- Niedopasowanie do wysokości ramy
Najczęstszy problem – prowadzi do luzów lub uszkodzeń.
- Mieszanie różnych typów klem
Różne modele = różne dociski i praca konstrukcji.
- Zbyt słabe elementy
Tanie klemy wyginają się, tracą docisk, szybciej korodują.
- Brak kompatybilności z szyną
Nie każda klema pasuje do każdego profilu.
- Nieprawidłowe dokręcenie
Za słabo → luz
Za mocno → uszkodzenie ramy
Na co jeszcze zwrócić uwagę przy wyborze klem?
- materiał – aluminium + stal nierdzewna,
- powłoka – odporność na warunki atmosferyczne,
- ząbkowanie – poprawia kontakt elektryczny,
- system montażu – szybki montaż (klik, wsuwane śruby).
O tym pamiętaj przy doborze klem pod panele fotowoltaiczne
Dobór klem do paneli fotowoltaicznych to nie detal – to element wpływający na bezpieczeństwo całej instalacji.
Najważniejsze zasady:
- zawsze dopasuj klemy do wysokości ramy (30 mm, 35 mm itd.),
- stosuj 4 klemy na panel,
- unikaj uniwersalnych rozwiązań tam, gdzie liczy się precyzja,
- wybieraj sprawdzone materiały i kompatybilne systemy.
Dobrze dobrane klemy to stabilna konstrukcja, brak luzów i naprężeń, dłuższa żywotność instalacji PV
