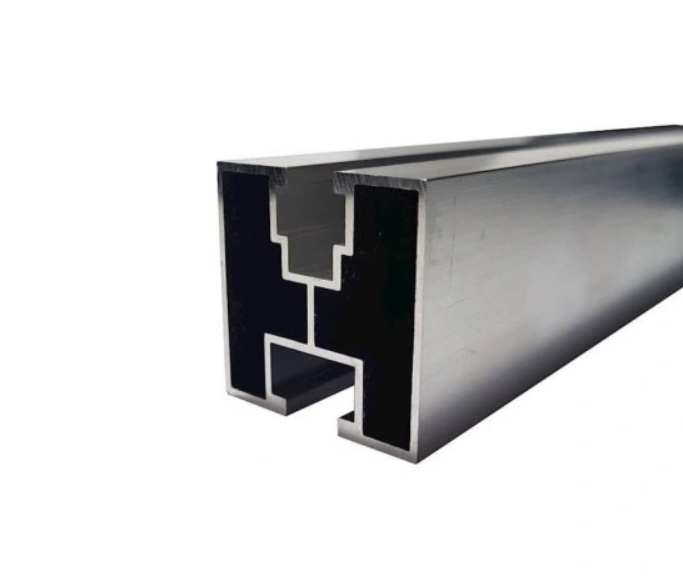

Wybór profilu na oko, bez uwzględnienia sztywności
To najczęstszy błąd – wybór profilu tylko na podstawie ceny lub dostępności.
Szyna montażowa musi przenosić realne obciążenia. Jeśli profil jest zbyt „miękki”, pojawiają się:
- ugięcia,
- naprężenia w modułach,
- niestabilność konstrukcji.
Problem często nie jest widoczny od razu, ale ujawnia się po czasie – szczególnie przy dłuższych odcinkach szyn.
Sprawdź naszą ofertę -> profili i szyn montażowych do fotowoltaiki
Stosowanie zbyt niskich profili przy dłuższych odcinkach
Profile niskie mają swoje zastosowanie, ale nie sprawdzają się w każdej sytuacji.
Błąd polega na tym, że stosuje się je tam, gdzie potrzebna jest większa sztywność czy ignoruje się długość szyny i jej pracę pod obciążeniem.
Efekt to konstrukcja, która pracuje bardziej niż powinna, co wpływa na cały system montażowy.
Zbyt duża liczba krótkich odcinków zamiast dłuższych szyn
Częsty błąd logistyczny – zamiast zaplanować układ, wykorzystuje się dostępne fragmenty. W praktyce prowadzi to do: większej liczby łączeń, osłabienia konstrukcji i wydłużenia czasu montażu.
Każde połączenie to potencjalny punkt problemowy, dlatego warto je ograniczać.
Nieprawidłowe łączenie szyn
Łączenie to standard, ale często wykonywane jest nieprawidłowo.
Najczęstsze problemy to:
- użycie niekompatybilnych łączników,
- brak osiowości profili,
- zbyt mocne ściąganie bez uwzględnienia dylatacji.
To powoduje, że szyna nie pracuje jako jeden element, tylko jako kilka połączonych fragmentów o różnej sztywności.
Sprawdź ofertę -> łączników szyn i elementów złącznych do instalacji PV

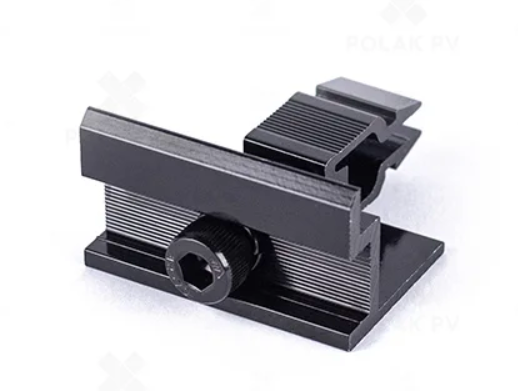

Brak kompatybilności z klemami i systemem montażowym
Szyny, klemy montażowe i elementy złączne muszą do siebie pasować.
Błąd polega na mieszaniu różnych systemów, niedopasowaniu rowka montażowego czy niewłaściwej długości śrub.
Efekt to problemy na montażu, konieczność przeróbek i ryzyko nieprawidłowego docisku modułów.
Ignorowanie jakości materiału
Nie każdy profil aluminiowy lub stalowy ma takie same właściwości.
Różnice wynikają z:
- jakości stopu,
- grubości ścianek,
- sposobu wykonania.
Tańsze profile mogą wyglądać podobnie, ale mają niższą sztywność, szybciej się odkształcają i gorzej znoszą długotrwałe obciążenia.
Brak planowania długości i układu szyn
Często dobór szyn odbywa się bez wcześniejszego rozplanowania instalacji.
To prowadzi do:
- niedoszacowania ilości materiału,
- konieczności docinek na miejscu,
- powstawania odpadów,
- chaotycznego układu.
Dobrze zaplanowany układ to mniej problemów i szybszy montaż.
Pomijanie pracy materiału (dylatacji)
Szyny – szczególnie aluminiowe – zmieniają długość pod wpływem temperatury.
Jeśli tego nie uwzględnisz:
- pojawiają się naprężenia,
- konstrukcja może się odkształcać,
- połączenia zaczynają pracować.
To błąd, który ujawnia się dopiero po czasie, ale ma realny wpływ na trwałość instalacji.
Podsumowanie błędów w doborze szyn montażowych do fotowoltaiki
Większość błędów przy doborze szyn wynika nie z braku wiedzy, ale z uproszczeń i pośpiechu.
Najczęstsze problemy to:
- niedopasowanie profilu do obciążeń,
- zbyt duża liczba łączeń,
- brak kompatybilności elementów,
- ignorowanie jakości materiału,
- brak planowania układu.
Dobrze dobrane szyny to fundament stabilnej instalacji. Jeśli ten etap jest wykonany poprawnie, montaż jest szybszy, a cała konstrukcja działa tak, jak powinna – bez luzów, naprężeń i niepotrzebnych problemów.
