Rodzaje konstrukcji fotowoltaicznych - jak dobrać do miejsca montażu
Cztery główne rodzaje konstrukcji fotowoltaicznych - przegląd
Każdy typ konstrukcji odpowiada na inną sytuację techniczną. Poniższa tabela to punkt wyjścia - szczegóły każdego przypadku opisują kolejne sekcje.
| Typ konstrukcji | Gdzie stosowana | Kąt nachylenia | Sposób mocowania |
|---|---|---|---|
| Dachowa na dach skośny | Domy, budynki mieszkalne | Zbliżony do kąta połaci (zwykle 20-45°) | Haki dachowe + szyny aluminiowe |
| Dachowa na dach płaski | Hale, biurowce, budynki komercyjne | Regulowany 5-15° (E-W) lub 10-25° (S) | Balast lub kotwienie do stropu |
| Naziemna (gruntowa) | Tereny otwarte, farmy, obiekty bez dachu | Regulowany 25-35° | Stopy, pale lub śruby gruntowe |
| Carport | Parkingi, obiekty firmowe, stacje ładowania EV | Regulowany | Słupy stalowe, projekt budowlany |
Wybór zawsze wynika z trzech zmiennych: gdzie jest montaż, jaki jest stan podłoża nośnego i jakie są lokalne obciążenia klimatyczne.
Konstrukcja fotowoltaiczna na dach skośny
To najczęstszy wariant w polskim budownictwie domowym i małych obiektach komercyjnych. Konstrukcja opiera się bezpośrednio na więźbie dachowej - kąt nachylenia modułów jest zbliżony do kąta połaci i nie wymaga dodatkowych regulacji.
Parametry kąta i azymutu, które decydują o uzyskach
Dla Polski optimum energetyczne to nachylenie 30-40° przy orientacji na południe. Odchylenie od południa o 45° (SE lub SW) obniża uzysk o ok. 5%, orientacja wschodnia lub zachodnia - o ok. 20%. Połacie poniżej 15° ograniczają samooczyszczanie paneli z pyłu i śniegu, co przekłada się na straty eksploatacyjne. Połacie powyżej 55° są technicznie możliwe, ale wymagają specjalnych systemów mocowań i zwiększają obciążenie wiatrowe.
Kluczowe parametry do ustalenia przed doborem konstrukcji
Rodzaj pokrycia dachowego decyduje o typie haka i systemie mocowania. Dachówka ceramiczna wymaga haka Vario, blachodachówka - śruby dwugwintowej z uszczelką EPDM, blacha trapezowa - mostka trapezowego. Rozstaw krokwi określa siatkę punktów kotwiących i liczbę śrub. Stan techniczny więźby (zbutwiałe krokwie dyskwalifikują montaż bez wcześniejszego remontu) to warunek brzegowy, który sprawdzamy przed zamówieniem materiałów.
Szczegółowy dobór haków dachowych do każdego rodzaju pokrycia opisuje artykuł: Haki i uchwyty dachowe do fotowoltaiki - jak dobrać do rodzaju dachówki. Sprawdź też ofertę - uchwytów do paneli fotowoltaicznych.
Zasady mocowania do blachodachówki, w tym dobór długości i momentu dokręcania śrub dwugwintowych, opisują artykuły: Montaż fotowoltaiki na blachodachówce - jakie mocowania wybrać? oraz Dwugwinty do fotowoltaiki - jak dobrać długość, średnicę i moment dokręcania.

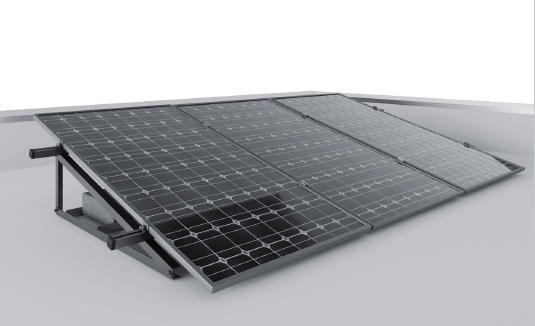

Konstrukcja fotowoltaiczna na dach płaski - balast czy kotwienie
Dachy płaskie to typowy obszar dużych instalacji komercyjnych: hale produkcyjne, magazyny, biurowce, centra handlowe. Instalacje PV na dachach płaskich wymagają osobnej logiki doboru, bo - inaczej niż na dachu skośnym - konstrukcja musi sama zapewnić właściwy kąt nachylenia modułów.
Balast - kiedy i dlaczego
Konstrukcja balastowa opiera się wyłącznie na ciężarze własnym - betonowe bloczki lub płyty dociążają podstawę tak, żeby siły ssące wiatru nie uniosły całego systemu. Nie wierci się w pokrycie dachu.
Balast stosuje się gdy:
- pokrycie dachowe (papa, membrana PVC lub EPDM) nie może być wiercone,
- strop żelbetowy ma wystarczającą nośność na dodatkowe obciążenie 15-25 kg/m²,
- budynek nie jest zlokalizowany w strefie o bardzo wysokich prędkościach wiatru (standardowo strefy I-II).
Podstawowym ograniczeniem jest właśnie strop: przed zamówieniem systemu balastowego zawsze wymagana jest ekspertyza konstrukcyjna, która potwierdzi, że istniejący strop przeniesie sumę ciężaru paneli, konstrukcji i balastu. Niedoszacowanie obciążenia to błąd, który wychodzi dopiero przy reklamacji ubezpieczeniowej po szkodzie.
Kotwienie - kiedy i dlaczego
Kotwienie mechaniczne (wkręty lub kotwy wbijane w strop) eliminuje konieczność balastu, ale wymaga precyzyjnego uszczelnienia każdego otworu i pracy na żywej membranie dachowej.
Stosuje się je przy:
- lokalizacjach w III-IV strefie wiatrowej,
- lekkich stropach (stalowe płatwie, stropy Filigran) bez rezerwy nośności na balast,
- wysokich budynkach z dużą ekspozycją na wiatr.
Układ południe vs układ wschód-zachód
To drugie kluczowe kryterium przy dachu płaskim - obok sposobu mocowania.
Układ południowy (kąt 10-25°) daje wyższe uzyski przy tej samej liczbie modułów, ale wymaga większych odstępów między rzędami (min. 2,5-3,5 m przy 15°), żeby moduły nie zacieniały się wzajemnie. Efekt: mniej modułów na tej samej powierzchni.
Układ wschód-zachód (kąt 5-12°) pozwala zagęścić moduły nawet dwukrotnie - rzędy E-W ustawia się grzbietem do grzbietu i praktycznie nie zacieniają się nawzajem. Uzysk całkowity jest nieco niższy (ok. 5-10% w porównaniu do układu S), ale profil produkcji jest bardziej płaski przez cały dzień - to korzystne dla obiektów z rozłożonym poborem energii.
Szczegółowe porównanie obu układów z kryteriami wyboru opisuje artykuł: Konstrukcja balastowa wschód-zachód czy południe - co wybrać i kiedy?
Kompletny przewodnik po doborze systemu do dachu płaskiego: Konstrukcja balastowa na dach płaski - kiedy balast, kiedy kotwienie?

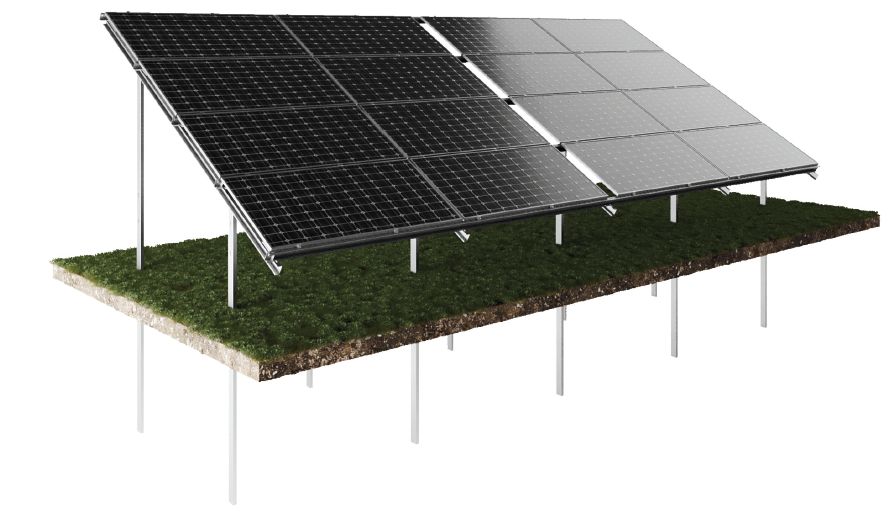

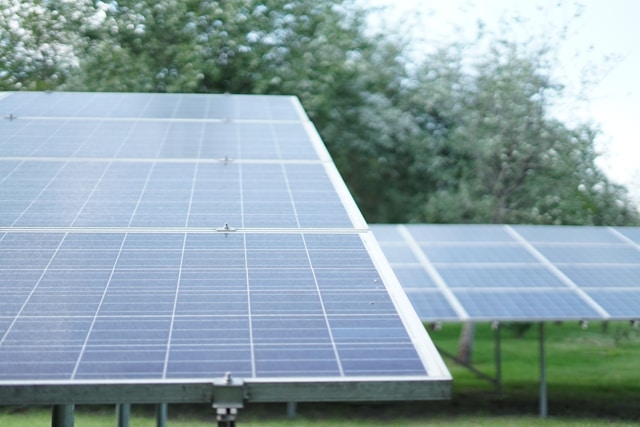

Naziemne konstrukcje fotowoltaiczne - kiedy grunt jest lepszym wyborem
Naziemne (gruntowe) konstrukcje fotowoltaiczne stosuje się tam, gdzie dach jest nieodpowiedni, zbyt mały lub instalacja wymaga skali trudnej do osiągnięcia na budynku.
Trzy typowe scenariusze wyboru gruntu
- Dach w złym stanie technicznym - stara więźba, azbest, papa do wymiany. Montaż PV przed remontem dachu nie ma sensu.
- Instalacja powyżej 50 kWp przy obiekcie z małą powierzchnią dachową - grunt pozwala osiągnąć potrzebną moc.
- Priorytet serwisowania i rozbudowy - naziemna instalacja jest dostępna z poziomu terenu, łatwa w czyszczeniu, przeglądach i rozbudowie bez pracy na wysokości.
Kąt i orientacja
Pełna swoboda ustawienia to główna zaleta gruntu. Optimum dla polskich warunków: azymut 180° (południe), kąt 30-35°. Rozstaw rzędów dobiera się tak, by minimalizować zacienienie przy kącie słońca w najkrótszym dniu roboczym (zwykle 10° nad horyzontem) - w praktyce odstęp między rzędami wynosi 2,5-3× wysokość panelu.
Typy fundamentowania
- Pale wbijane (rury stalowe wbijane wibromłotem lub wkręcane hydraulicznie) - najszybszy montaż, brak prac betoniarskich, możliwy na gruntach nośnych (piasek, glina zwarta).
- Stopy betonowe - konieczne na gruntach słabych, organicznych lub przy dużych obciążeniach. Wymagają projektu i czasu wiązania betonu.
- Śruby gruntowe - kompromis między szybkością a nośnością, coraz popularniejsze przy instalacjach prosumenckich na działkach.
Warunki gruntowe (nośność, głębokość przemarzania, poziom wód gruntowych) zawsze wymagają oceny przed wyborem fundamentu - decyzja oparta na „analogii z sąsiednią działką” to częste źródło problemów przy odbiorze.
Pełny przewodnik doboru dla gruntu: Konstrukcja gruntowa pod fotowoltaikę - typy, fundamenty, dobór.
Kiedy instalacja na gruncie ma sens finansowy: Fotowoltaika na gruncie - kiedy się opłaca i jakie są ograniczenia.
Carport fotowoltaiczny - konstrukcja z podwójną funkcją
Carport fotowoltaiczny to zadaszenie - parkingowe, magazynowe lub nad strefą ładowania EV - którego połać służy jednocześnie jako pole paneli PV. Łączy funkcję użytkową z produkcją energii.
Kiedy carport się sprawdzi?
- Brak odpowiedniej powierzchni dachowej przy jednoczesnym posiadaniu parkingu lub placu.
- Obiekty firmowe, które planują stacje ładowania EV - carport PV to naturalne połączenie produkcji i ładowania.
- Projekty z wymogami ESG, gdzie widoczna instalacja OZE jest elementem komunikacji marki.
Wymagania konstrukcyjne
Carport musi spełniać jednocześnie wymagania konstrukcji PV (obciążenia wiatrem, śniegiem, kąt nachylenia) i wymagania konstrukcji użytkowych (obciążenie śniegiem na poziomie min. 1,5 kN/m², stateczność słupów, kotwy fundamentowe). To oznacza konieczność projektu budowlanego niezależnie od mocy instalacji. Słupy stalowe HEB lub CHS, rozstaw 5-6 m, fundamenty żelbetowe.
Koszt wybudowania carportu jest wyższy niż instalacji naziemnej, ale niższy niż osobno budowanego zadaszenia i osobnej instalacji PV.
Obciążenia wiatrem i śniegiem - dlaczego decydują o doborze konstrukcji PV?
Każda konstrukcja PV musi przenieść obciążenia zmienne, które w praktyce decydują o jej geometrii i sposobie posadowienia. Nie chodzi tylko o ciężar paneli.
Strefy wiatrowe w Polsce (I-IV) - im wyższa strefa, tym większe siły ssące od wiatru, szczególnie w strefach brzegowych i narożnych dachu. Strefa IV (Wybrzeże, tereny otwarte, wzniesienia) może wymagać przejścia z balastu na kotwienie lub zastosowania profili o wyższej klasie wykonania.
Strefy śniegowe w Polsce (1-5) - najwyższe obciążenia śniegiem dotyczą Tatr i Beskidów (strefa 5: 3,6 kN/m²), najniższe - central Polski (strefa 1: 0,7 kN/m²). Dla konstrukcji gruntowych i carportów strefa śniegowa decyduje o nośności profili nośnych i rozstawie słupów.
Strefy brzegowe dachu to obszary o zwiększonym obciążeniu wiatrowym, gdzie system balastowy wymaga dodatkowego dociążenia lub przejścia na kotwienie. Na każdym dachu płaskim strefy brzegowe zajmują ok. 10-20% powierzchni i wymagają odrębnego traktowania w projekcie.
Szczegółowe omówienie obliczeń i wpływu stref na dobór: Obciążenia wiatrem i śniegiem a dobór konstrukcji PV - co trzeba wiedzieć?
Materiały konstrukcji fotowoltaicznej - trwałość przez 25 lat
Wybór materiału nie jest kwestią estetyczną - to decyzja o kosztach eksploatacyjnych i ryzyku korozji w konkretnym środowisku.
Aluminium 6005-T5 - standard dla konstrukcji dachowych. Lekkie (ważne dla obciążenia stropu i więźby), odporne na korozję atmosferyczną bez dodatkowych powłok, łatwe w cięciu i montażu na budowie.
Stal S235 ocynkowana ogniowo - standard dla konstrukcji gruntowych i carportów. Wyższa nośność przy mniejszych przekrojach, lepsza wytrzymałość na obciążenia dynamiczne i wibracje, trwałość powłoki cynkowej 25-40 lat przy grubości min. 85 µm.
Stal nierdzewna A2/A4 - dla połączeń śrubowych, haków, dwugwintów i elementów narażonych na wilgoć i galwanizm. Na terenach nadmorskich (do 5 km od morza) lub w środowiskach przemysłowych - A4 zamiast A2.
Krytyczny błąd: bezpośredni kontakt aluminium z miedzią lub ze stalą ocynkowaną w obecności wilgoci tworzy ogniwo galwaniczne. Połączenia między materiałami wymagają przekładek bimetalicznych lub izolujących. Szczegóły: Korozja w instalacjach fotowoltaicznych - jak jej zapobiegać?
Jak dobrać konstrukcję fotowoltaiczną - decyzja w 4 krokach
- Krok 1: Ustal miejsce montażu. Dach skośny, dach płaski, grunt lub teren specjalny (carport, zbiornik wodny). Każde miejsce ma swój typ konstrukcji.
- Krok 2: Oceń podłoże nośne. Na dachu - stan więźby lub nośność stropu. Na gruncie - wyniki badania geotechnicznego lub przynajmniej wizja lokalna z rozpoznaniem rodzaju gruntu. Bez tego nie wiesz, jakiego fundamentu potrzebujesz ani czy balast w ogóle wchodzi w grę.
- Krok 3: Sprawdź strefę wiatrową i śniegową. Mapa stref w Polsce jest dostępna w normie PN-EN 1991-1-4 (wiatr) i PN-EN 1991-1-3 (śnieg). Producenci systemów PV podają dopuszczalne obciążenia dla swoich konstrukcji - porównaj je z wartościami ze stref dla Twojej lokalizacji.
- Krok 4: Dobierz typ i skonsultuj z dostawcą. Przy większych instalacjach (powyżej 30 kWp) lub trudnych warunkach wiatrowych - weryfikacja z producentem systemu lub inżynierem przed zamówieniem, nie po.
Skorzystaj z Kalkulatora PV - pomaga ustalić liczbę i rozmieszczenie modułów oraz dobrać wstępną konfigurację komponentów. Przy wątpliwościach dotyczących konkretnej lokalizacji - skontaktuj się z naszym doradztwem technicznym.
Najczęstsze pytania (FAQ)
Czym się różni konstrukcja balastowa od kotwionej?
Balastowa nie wymaga wiercenia w dachu - opiera się na ciężarze własnym dociążonym blokami betonowymi. Kotwiona jest mechanicznie przytwierdzana do stropu przez pokrycie dachowe. Wybór zależy od nośności stropu, strefy wiatrowej i rodzaju pokrycia.
Czy na dachu skośnym można zmienić kąt nachylenia paneli?
Standardowe konstrukcje na dach skośny nie pozwalają na zmianę kąta - moduły leżą równolegle do połaci. Zmiana kąta jest możliwa przy konstrukcjach z regulowanymi wspornikami, ale zwiększa obciążenie wiatrowe i rzadko jest stosowana na dachach skośnych poniżej 20°.
Kiedy naziemna instalacja PV wymaga pozwolenia na budowę?
Po nowelizacji Prawa budowlanego z października 2023 r. instalacje PV do 150 kW - zarówno dachowe, jak i naziemne - nie wymagają pozwolenia na budowę. Powyżej 150 kW konieczny jest projekt budowlany podpisany przez projektanta z uprawnieniami PIIB. Wyjątek: instalacje na terenach wpisanych do rejestru zabytków.
Jaką konstrukcję wybrać na dachu z papą?
Na dachu z papą najczęściej stosuje się system balastowy - bez wiercenia. Kluczowe jest wcześniejsze sprawdzenie nośności stropu i stanu papy. Stara, krucha papa może nie utrzymać obciążenia balastu bez wzmocnienia.
Jak długo wytrzyma aluminiowa konstrukcja fotowoltaiczna?
Aluminium 6005-T5 w środowisku atmosferycznym bez agresywnych czynników (przemysł, morze) praktycznie nie koroduje przez kilkadziesiąt lat. Producenci większości systemów dachowych deklarują trwałość zgodną z 25-letnią żywotnością instalacji PV, pod warunkiem zastosowania stali nierdzewnej w punktach połączeń.
