Czym właściwie jest system balastowy i czym się różni od kotwiącego?

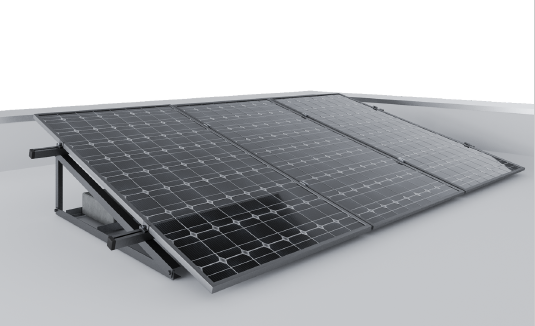

System balastowy - konstrukcja aluminiowa lub stalowa stoi swobodnie na dachu i trzyma się wyłącznie własnym ciężarem plus masą bloczków betonowych. Żaden element nie przebija pokrycia dachowego. Siłę ssącą wiatru, która próbuje unieść instalację, równoważy grawitacja.
Kotwienie mechaniczne - kotwy lub wkręty przechodzą przez pokrycie dachowe i są zakotwione w płycie stropowej. Połączenie jest trwałe i sztywne, ale każda kotwa to potencjalne miejsce przecieku, jeśli uszczelnienie jest niedokładne.
Branżowa zasada brzmi: balast tam, gdzie się da, kotwienie tam, gdzie balast nie wystarczy. Powód jest prosty: balast nie narusza hydroizolacji, a każde wiercenie w membranie to ryzyko, którym zarządza się uszczelnieniem - z całą rzetelnością.
Przeczytaj też: Rodzaje konstrukcji fotowoltaicznych – jak wybrać odpowiednią konstrukcję pod fotowoltaikę?
Kiedy balast - warunki, które muszą być spełnione
Balast działa na większości dachów płaskich w Polsce, ale wymaga spełnienia trzech warunków jednocześnie.
1. Nośność stropu musi to udźwignąć
To jest warunek, który instalatorzy najczęściej pomijają lub szacują „na oko”. Kompletna konstrukcja balastowa waży średnio 90-110 kg na kWp - to łącznie panele, profile i bloczki betonowe. Przy typowej instalacji 50 kWp na hali rozkłada się to na kilka ton dodatkowego obciążenia stropu.
Czy strop to wytrzyma - nie wiadomo bez ekspertyzy konstruktora. Standardowy strop żelbetowy o nośności 3,5 kN/m² pomieści instalację z balastem na poziomie 1,5 kN/m², ale każdy budynek jest inny, a stare obiekty przemysłowe bywają zaprojektowane z mniejszymi rezerwami.
Przed zamówieniem systemu balastowego zawsze wymagane jest potwierdzenie nośności stropu przez konstruktora.
2. Strefa wiatrowa nie może być za wysoka
System balastowy ma swoją granicę - ilość balastu potrzebna do ustabilizowania instalacji w strefie wiatrowej III (Wybrzeże, tereny otwarte, wzniesienia) może być tak duża, że przekroczy nośność stropu. To jest moment, w którym balast przestaje być rozwiązaniem i trzeba przejść na kotwienie.
Polska podzielona jest na trzy strefy wiatrowe (PN-EN 1991-1-4). W strefach I-II balast jest standardowym wyborem. W strefie III - zależy od wysokości budynku i ekspozycji. Im wyższy budynek, tym silniejsze parcie wiatru na poziomie dachu i tym więcej balastu potrzeba.
Instalacja na parterowym magazynie i ta sama instalacja na hali o wysokości 12 m to dwa różne projekty balastu.
3. Pokrycie dachowe musi być odpowiednie
Membrany PVC, TPO, EPDM oraz papa - wszystkie dopuszczają system balastowy, pod warunkiem zastosowania mat separacyjnych. Maty z filcu poliestrowego o gramaturze minimum 600 g/m² rozkładają punkt koncentracji obciążenia od bloczka na powierzchnię 0,2-0,3 m².
Bez maty krawędź bloczka punktowo naciska na membranę i po kilku sezonach termicznych ją przetnie. Maty separacyjne to element obowiązkowy, nie opcjonalny.
Ile balastu na jeden moduł?
Ilość zależy między innymi od: strefy wiatrowej, wysokości budynku, odległości od krawędzi dachu i kąta nachylenia paneli.
Orientacyjne wartości dla budownictwa hal w Polsce:
| Sytuacja | Balast na moduł |
|---|---|
| Strefa I, budynek niski (<6 m), centrum dachu | 30-45 kg |
| Strefa I-II, budynek średni (6-12 m), centrum dachu | 40-65 kg |
| Strefa II-III lub krawędź/narożnik dachu | 65-90 kg |
| Strefa III, budynek wysoki lub narożniki | do 90 kg |
Standardowy bloczek betonowy waży 23-25 kg - przelicz to na liczbę bloczków na moduł i pomnóż przez liczbę modułów, żeby oszacować całkowity ciężar na stropie. Następnie zestaw z nośnością stropu z ekspertyzy.
Ważna obserwacja: układ wschód-zachód redukuje wymaganą masę balastu o ok. 20% w porównaniu do układu południowego. Panele E-W ustawione grzbietem do grzbietu mają mniejszą powierzchnię wystawioną na parcie wiatru - siła ssąca jest niższa, więc mniej balastu wystarczy. Na dużych dachach to realna oszczędność na transporcie i obciążeniu stropu.
Kiedy kotwienie jest konieczne?
Kotwienie mechaniczne stosuje się, gdy balast nie jest możliwy lub nie jest bezpieczny:
- Niska nośność stropu - stropy stalowe z płatwiami, stropy Filigran, starsze konstrukcje bez rezerwy nośności. Kotwienie eliminuje bloczki betonowe i znacząco redukuje obciążenie powierzchniowe.
- Wysoka strefa wiatrowa - w lokalizacjach, gdzie wymagana masa balastu przekracza to, co strop może przyjąć, kotwienie jest jedyną opcją.
- Wysoki budynek w ekspozycji wiatrowej - obiekty powyżej 12-15 m w otwartym terenie wymagają indywidualnej analizy; często kończy się na hybrydzie: kotwienie w strefach brzegowych i narożnikach, balast w centrum dachu.
Kotwienie mechaniczne kosztuje więcej niż balast - szacunkowo 200-350 zł/kWp więcej na samych materiałach i pracy, nie licząc uszczelnienia. Każda kotwa wymaga otworu Ø12 mm, chemicznego lub mechanicznego zakotwienia w stropie i precyzyjnego uszczelnienia przejścia przez membranę.
Przy poprawnie wykonanym uszczelnieniu - trwałe i bezpieczne. Przy niestarannej robocie - źródło przecieku, który wyjdzie dopiero po intensywnych deszczach.
Układ południe a układ wschód-zachód - to też decyzja na etapie konstrukcji
Wybór układu paneli na dachu płaskim wpływa bezpośrednio na typ i ilość elementów konstrukcji, dlatego decyzję podejmuje się przed zamówieniem materiałów, nie po.
Układ południowy
Układ południowy (kąt 10-25°) - wyższy uzysk energii z kilowata, ale rzędy muszą być odsunięte od siebie o 2,5-3,5 m, żeby przednie rzędy nie zacieniały tylnych. Na dachu 1000 m² zmieści się mniej modułów, ale każdy wyprodukuje więcej energii.
Układ wschód-zachód
Układ wschód-zachód (kąt 5-12°) - panele ustawione grzbietem do grzbiecia, rzędy można zagęścić. Na tej samej powierzchni zmieści się nawet dwukrotnie więcej modułów.
Łączny uzysk z kWp jest niższy o ok. 5-10%, ale profil produkcji jest bardziej płaski przez cały dzień - produkcja zaczyna się rano i trwa do wieczora, bez wyraźnego szczytu południowego. Dla firm z całodziennym poborem energii to korzystniejszy profil, który ogranicza potrzebę magazynowania.
Dodatkowe zalety E-W: mniejszy balast, mniejsze obciążenie wiatrowe, możliwość montażu bliżej krawędzi dachu.
Szczegółowe porównanie obu układów z kryteriami doboru do profilu zużycia: Konstrukcja balastowa wschód-zachód vs południe - co wybrać i kiedy?
Strefy brzegowe dachu - odrębna kategoria
Na każdym dachu płaskim istnieją strefy brzegowe i narożne, gdzie obciążenie wiatrowe jest znacząco wyższe niż w centrum. Norma PN-EN 1991-1-4 definiuje je jako pasy przy krawędziach dachu o szerokości zależnej od wysokości budynku - typowo 1-2 m przy krawędzi, z osobnym, wyższym wymaganym balastem lub obowiązkiem kotwienia.
Instalacja zaprojektowana z jednorodnym balastem na całej powierzchni dachu - bez uwzględnienia stref brzegowych - to instalacja źle zaprojektowana. Przy pierwszym silnym wietrze strefy brzegowe i narożniki są miejscami, gdzie konstrukcja unosi się jako pierwsza.
Dobre systemy balastowe mają w dokumentacji technicznej osobne wartości balastu dla centrum dachu i dla stref brzegowych. Jeśli tego nie ma - pytaj o to przed zakupem.
Dokumentacja, której potrzebujesz przed montażem
Projekt balastowy na dach płaski nie jest opcją przy instalacjach komercyjnych. Rzetelna dokumentacja obejmuje:
- potwierdzenie nośności stropu od konstruktora,
- mapę rozmieszczenia bloczków z wyróżnieniem stref brzegowych,
- obliczenia obciążeń wg PN-EN 1991-1-3 (śnieg) i PN-EN 1991-1-4 (wiatr),
- specyfikację mat separacyjnych,
- rysunki montażowe.
Bez tych dokumentów instalacja może być kompletna fizycznie, ale nie jest gotowa do odbioru przez ubezpieczyciela.
Co sprawdzić zanim zamówisz system?
Cztery pytania, które skracają dobór do minimum:
- Jaka jest nośność stropu? - potrzebujesz liczby w kN/m² z projektu budowlanego lub ekspertyzy, nie szacunku.
- W jakiej strefie wiatrowej jest budynek i ile ma metrów wysokości? - to wyznacza wymaganą masę balastu lub konieczność kotwienia.
- Jaki profil zużycia energii ma obiekt? - ciągły przez cały dzień przemawia za E-W, szczytowy w południe - za układem południowym.
- Czy membrana dachowa jest w dobrym stanie? - stara, krucha papa i uszkodzona membrana to dodatkowe ryzyko przy balaście; wymaga oceny przed montażem.
