W tym poradniku znajdziesz konkretne informacje:
- czym są profile montażowe PV,
- jakie są ich rodzaje,
- jak dobrać długość i łączyć szyny,
- jak sprawdzić kompatybilność z klemami,
- na co zwrócić uwagę przy wyborze.
Czym są profile i szyny montażowe w fotowoltaice?
Profile (szyny) montażowe to elementy konstrukcyjne, do których bezpośrednio mocuje się moduły fotowoltaiczne za pomocą klem.
Ich zadaniem jest:
- utrzymanie paneli w jednej płaszczyźnie,
- przenoszenie obciążeń (wiatr, śnieg),
- zapewnienie stabilności całego układu,
- umożliwienie szybkiego i powtarzalnego montażu.
Szyna działa jako „łącznik” pomiędzy modułem a resztą konstrukcji. To na niej opiera się cały system mocowania.
Rodzaje profili montażowych do fotowoltaiki
Na rynku dostępnych jest kilka typów profili, które różnią się konstrukcją, materiałem i zastosowaniem.

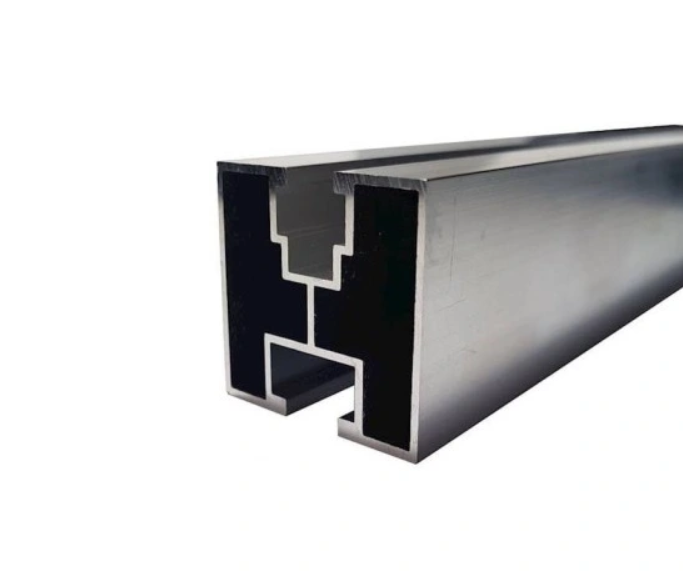

Profile aluminiowe
Aluminiowe profile do montażu fotowoltaiki są najczęściej stosowane w instalacjach PV
Zalety:
- lekkość,
- odporność na korozję,
- łatwa obróbka i montaż,
- kompatybilność z większością systemów.
To standard w instalacjach dachowych i mniejszych systemach.
Profile stalowe
Stosowane tam, gdzie potrzebna jest większa nośność.
Cechy:
- większa wytrzymałość mechaniczna,
- wyższa masa,
- wymagają odpowiednich powłok antykorozyjnych.
Częściej spotykane w konstrukcjach o większej skali.
Profile niskie i wysokie
Profile różnią się także wysokością (przekrojem).
- Profile niskie – bardziej kompaktowe, stosowane tam, gdzie liczy się estetyka i niski profil instalacji
- Profile wysokie – większa sztywność i odporność na obciążenia
Im wyższy profil, tym większa odporność na ugięcia.
Długości szyn montażowych – jak je dobierać?
Szyny dostępne są w różnych długościach (np. 2 m, 3 m, 4 m i więcej). Dobór nie polega na dopasowaniu na oko, tylko na przemyślanej konfiguracji.
Znaczenie ma liczba paneli w rzędzie, sposób ich ułożenia, możliwość minimalizacji odpadów, liczba łączeń.
W praktyce lepiej używać dłuższych szyn + łączenie, niż wielu krótkich odcinków. Mniej łączeń to większa stabilność i szybszy montaż.
Łączenie szyn montażowych – co trzeba wiedzieć?
Łączenie profili to standard w każdej instalacji PV. Wykorzystuje się do tego specjalne łączniki.
Główne zasady:
- używaj dedykowanych łączników systemowych,
- zachowaj osiowość szyny,
- unikaj „improwizowanych” połączeń,
- uwzględnij minimalną dylatację.
Dlaczego to ważne?
Szyny pracują pod wpływem temperatury. Brak odpowiedniego łączenia może prowadzić do naprężeń, luzów, hałasu konstrukcji czy skrócenia żywotności systemu.
Kompatybilność szyn z klemami – na co zwrócić uwagę?
Nie każda klema montażowa pasuje do każdej szyny – to częsty błąd przy zakupie.
Sprawdź zawsze:
- Rowek montażowy (kanał)
- typ rowka musi pasować do śruby młoteczkowej lub wpustowej,
- różnice systemowe mogą uniemożliwić montaż.
- Wysokość profilu
- wpływa na dobór długości śruby w klemie,
- zbyt niski profil = brak gwintu,
- zbyt wysoki = problem z dokręceniem.
- System montażu
- wsuwane śruby,
- klik,
- systemy modułowe.
Najbezpieczniej stosować komponenty jednego systemu lub sprawdzone kompatybilne rozwiązania.
Przeczytaj też -> Jakie klemy środkowe i końcowe do paneli fotowoltaicznych dobrać w zależności od wysokości ramy modułu?
Mocowanie szyn – podstawowe zasady
Choć sposób montażu zależy od miejsca instalacji, są uniwersalne zasady:
- szyna musi być stabilnie zamocowana do elementów nośnych,
- połączenia powinny być odporne na luzowanie,
- konstrukcja musi zachować geometrię w czasie,
- wszystkie elementy powinny pracować jako jeden system.
Najważniejsze: szyna nie może „pracować niezależnie” od konstrukcji.
Jak dobrać profile montażowe do fotowoltaiki – najważniejsze zasady
- Dopasuj profil do obciążeń
Nie każdy profil nadaje się do każdej instalacji. Sztywność i przekrój mają znaczenie.
- Ogranicz liczbę połączeń
Im mniej łączeń, tym:
- większa stabilność,
- szybszy montaż,
- mniejsze ryzyko błędów.
- Zadbaj o kompatybilność systemu
Szyny, klemy i śruby powinny do siebie pasować.
- Wybieraj sprawdzone materiały
Aluminium i stal o odpowiednich powłokach to standard.
- Myśl systemowo, nie elementowo
Szyna to część większego układu – musi współpracować z resztą konstrukcji.
Najczęstsze błędy przy doborze szyn montażowych
- wybór profilu „na oko” bez analizy,
- stosowanie przypadkowych łączników,
- brak kompatybilności z klemami,
- zbyt duża liczba krótkich odcinków,
- oszczędzanie na jakości materiału.
Podsumowanie
Profile i szyny montażowe to fundament stabilnej instalacji fotowoltaicznej. Ich dobór wpływa nie tylko na montaż, ale przede wszystkim na bezpieczeństwo i trwałość całego systemu.
Najważniejsze wnioski:
- wybieraj profile dopasowane do obciążeń,
- stosuj odpowiednie długości i ograniczaj łączenia,
- zawsze sprawdzaj kompatybilność z klemami,
- stawiaj na jakość i systemowe rozwiązania.
Dobrze dobrane szyny to mniej problemów na montażu i większa pewność, że instalacja PV będzie działać bez zarzutu przez długi czas.
