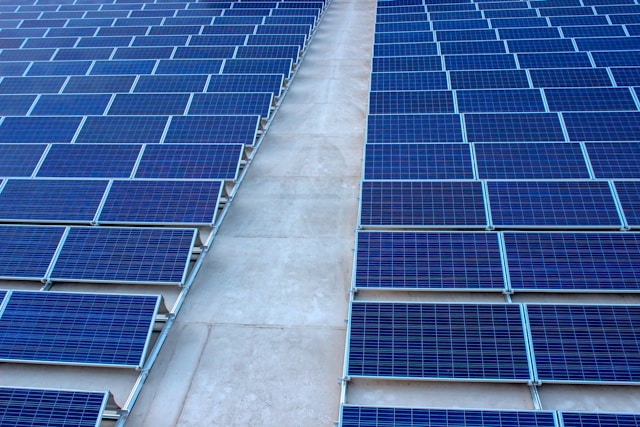

Różnice między układem pionowym a poziomym paneli
Podstawowa różnica wynika z orientacji modułu fotowoltaicznego względem szyn montażowych.

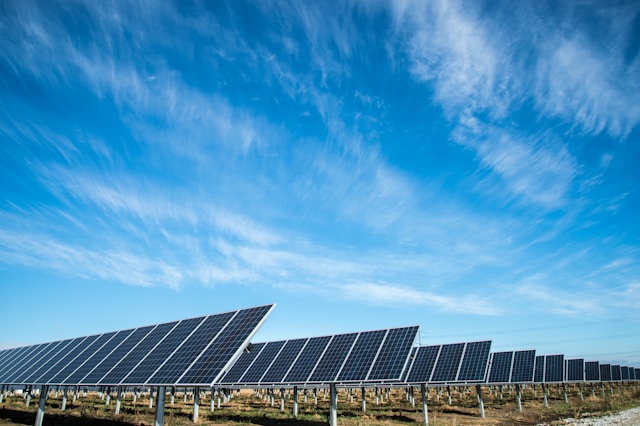

Układ pionowy (portretowy) oznacza, że dłuższy bok panelu ustawiony jest w pionie. Szyny biegną wtedy poziomo, a punkty mocowania znajdują się bliżej krótszych krawędzi modułu.

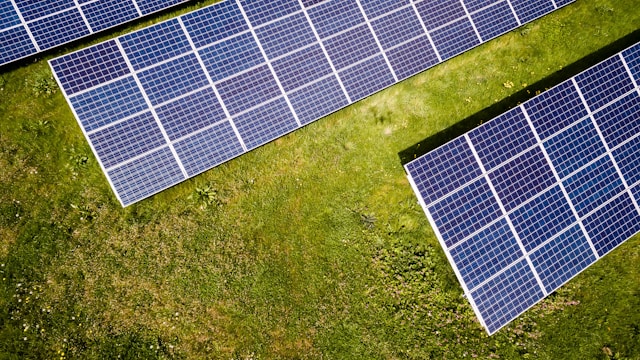

Układ poziomy (krajobrazowy) to sytuacja odwrotna – dłuższy bok panelu jest ułożony poziomo, a szyny nadal biegną równolegle do siebie, ale podparcie modułu odbywa się w innym miejscu.
Ta różnica wpływa przede wszystkim na to, jak pracuje konstrukcja i jak rozkładają się siły.
Ile szyn potrzeba w układzie pionowym i poziomym?
W obu układach obowiązuje ta sama baza: standardowo stosuje się dwie szyny na panel. Różnica polega jednak na ich rozmieszczeniu i długości odcinków.
W układzie pionowym:
- szyny są krótsze w przeliczeniu na jeden panel,
- łatwiej zachować powtarzalny układ,
- system jest bardziej modułowy.
W układzie poziomym:
- szyny często muszą być dłuższe,
- rośnie znaczenie ich sztywności,
- bardziej odczuwalne są błędy w łączeniu.
W praktyce oznacza to, że układ poziomy wymaga większej uwagi przy planowaniu długości i łączeń profili.
Rozmieszczenie szyn – co się zmienia?
Najważniejsze jest to, gdzie przypadają punkty mocowania względem ramy panelu.
W układzie pionowym punkty mocowania są bliżej krótszych boków, rozstaw szyn jest mniejszy a konstrukcja jest bardziej zwarta.
W układzie poziomym punkty mocowania są dalej od siebie, rozstaw szyn jest większy a profil musi lepiej przenosić ugięcia.
To powoduje, że przy tym samym panelu konstrukcja w układzie poziomym może być bardziej wymagająca pod względem sztywności.
Przeczytaj też -> Jak dobrać profile i szyny montażowe do fotowoltaiki – rodzaje, długości, mocowanie
Wpływ układu paneli PV na montaż
Układ paneli ma duży wpływ na tempo i wygodę pracy instalatora.
Układ pionowy:
- jest szybszy w montażu,
- łatwiejszy do powtarzalnego ustawienia,
- mniej wrażliwy na drobne błędy.
Układ poziomy:
- wymaga dokładniejszego planowania,
- często wiąże się z większą liczbą docinek,
- może być trudniejszy przy dopasowaniu do konstrukcji.
Z tego powodu pionowy układ paneli jest częściej stosowany jako domyślny.
Kiedy stosować układ pionowy, a kiedy poziomy?
Wybór układu nie powinien być przypadkowy – wynika z konkretnych potrzeb.
Układ pionowy sprawdza się najlepiej, gdy zależy Ci na szybkim montażu, układ paneli jest regularny i chcesz uprościć logistykę i ograniczyć błędy.
Układ poziomy warto rozważyć, gdy masz ograniczoną przestrzeń i musisz dopasować się do dostępnej powierzchni, instalacja wymaga niestandardowego ułożenia modułów oraz chcesz lepiej wykorzystać szerokość danej powierzchni.
Nie chodzi więc o to, który układ jest lepszy – tylko który lepiej pasuje do konkretnej sytuacji.
Najczęstsze błędy przy wyborze układu
Najczęstszy problem to traktowanie obu układów jako zamiennych bez zmiany podejścia do konstrukcji.
Do typowych błędów należą:
- zastosowanie tych samych długości szyn w obu układach,
- brak uwzględnienia większego rozstawu w układzie poziomym,
- niedopasowanie sztywności profili,
- planowanie „na oko” bez przeliczenia układu.
Efekt to trudniejszy montaż i większe ryzyko niedopasowania elementów.
Podsumowanie
Układ pionowy i poziomy paneli wpływa bezpośrednio na to, ile szyn potrzebujesz i jak je rozmieścisz.
Najważniejsze różnice:
- oba układy wykorzystują standardowo 2 szyny na panel,
- układ pionowy jest prostszy i bardziej powtarzalny,
- układ poziomy daje większą elastyczność, ale wymaga dokładniejszego planowania,
- zmienia się rozstaw szyn i sposób przenoszenia obciążeń.
Świadomy wybór układu już na początku pozwala uniknąć problemów na etapie montażu i lepiej dopasować konstrukcję do całej instalacji.
