Haki i uchwyty dachowe do fotowoltaiki – jak dobrać do rodzaju dachu

Waży kilkaset gramów, kosztuje kilkanaście złotych za sztukę i przez instalatorów jest często dobierany z przyzwyczajenia. Tymczasem zły dobór haka to ryzyko nieszczelności dachu, korozji po kilku sezonach i reklamacji, której naprawa kosztuje wielokrotnie więcej niż oszczędność na elementach.

Ten artykuł odpowiada na jedno pytanie: który typ uchwytu dachowego wybrać, jeśli znasz rodzaj pokrycia dachowego i rozstaw krokwi.

Dlaczego rodzaj dachu decyduje o typie haka?

Każde pokrycie dachowe ma inną geometrię, inną grubość i inaczej reaguje na ingerencję mechaniczną. Dachówka ceramiczna jest krucha i nie da się przez nią bezpiecznie przewiercić – hak musi wchodzić pod nią i mocować się do łaty lub krokwi. Blachodachówka to ciągłe poszycie – nie ma możliwości odsunięcia elementu, więc mocowanie idzie przez materiał, z uszczelnieniem EPDM. Papa i gonty mają z kolei własną logikę. Sprawdź ofertę -> Uchwyty i haki dachowe do fotowoltaiki

Trzy parametry, które zawsze trzeba znać przed zamówieniem haków:

• rodzaj pokrycia dachowego (ceramika, beton, blachodachówka, karpiówka, papa)
• grubość dachówki lub fali blachy
• rozstaw krokwi (od tego zależy, ile haków trzeba i jaką mają mieć długość trzpienia)

Przeczytaj też -> Jak dobrać profile i szyny montażowe do fotowoltaiki

Dachówka ceramiczna i betonowa – hak Vario i typ S

To najczęstszy scenariusz w Polsce. Dachówka ceramiczna i betonowa stanowi pokrycie w ponad połowie wszystkich domowych instalacji PV w kraju.

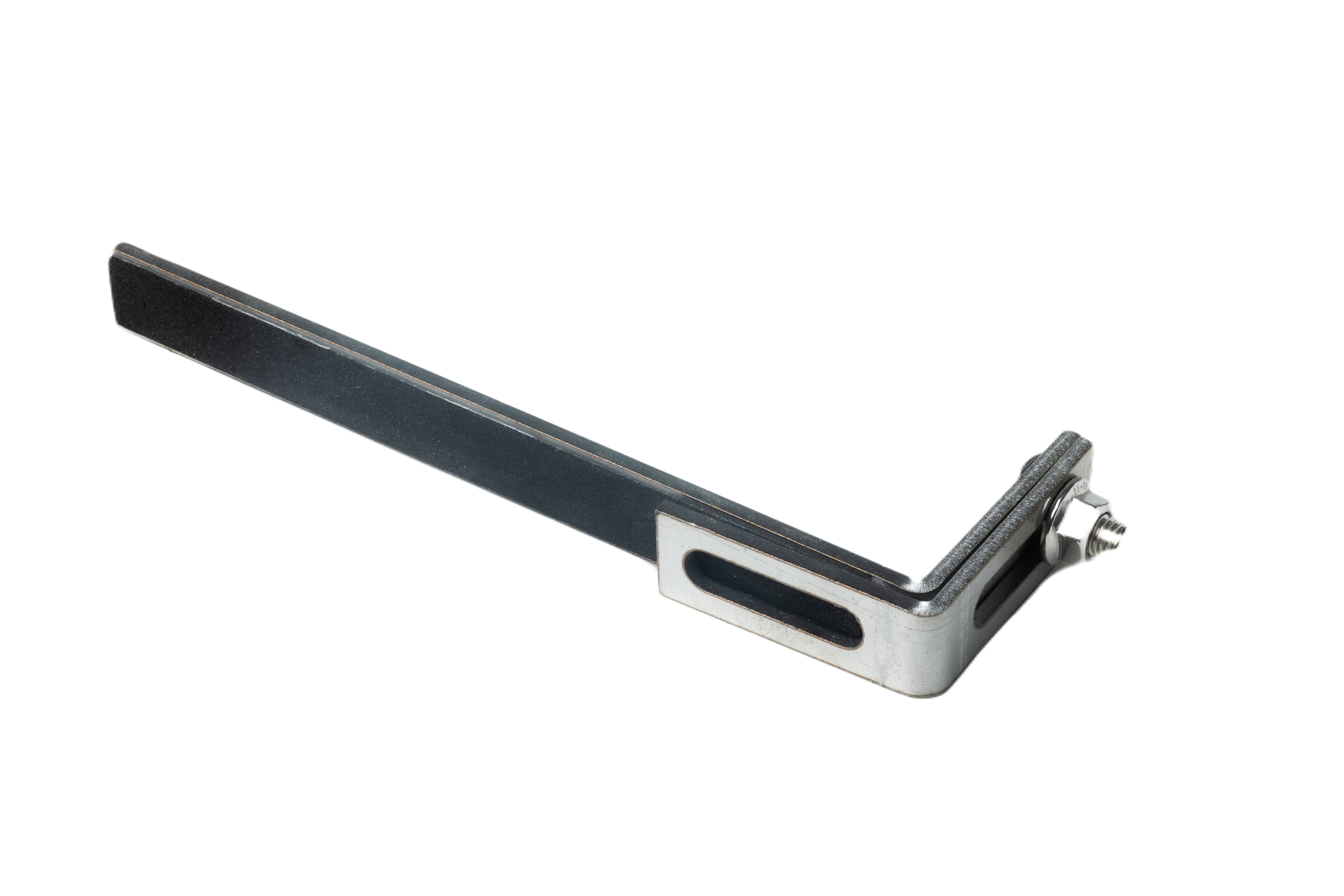

Hak Vario (podwójnie regulowany) to dziś standard dla tego typu dachu. Wykonany ze stali nierdzewnej, montuje się go pod dachówką do łaty lub krokwi. Podwójna regulacja oznacza, że można dopasować zarówno wysokość wystającego trzpienia (pionowo), jak i kąt ustawienia stopki (poziomo) – co jest kluczowe przy dachówkach o nieregularnym profilu lub starszych dachach z nierównym łaceniem. Pasuje do różnych dachówek, pod warunkiem że łaty mają od 36 do 45 mm wysokości mierzonej od krokwi.

Typowe wymiary haka Vario: trzpień 30×5 mm, długość 140 mm, element kątowy 60×60 mm, grubość 4 mm. Otwór w elemencie kątowym ma zazwyczaj wymiar 11×29 mm, co pozwala na regulację pozycji szyny.

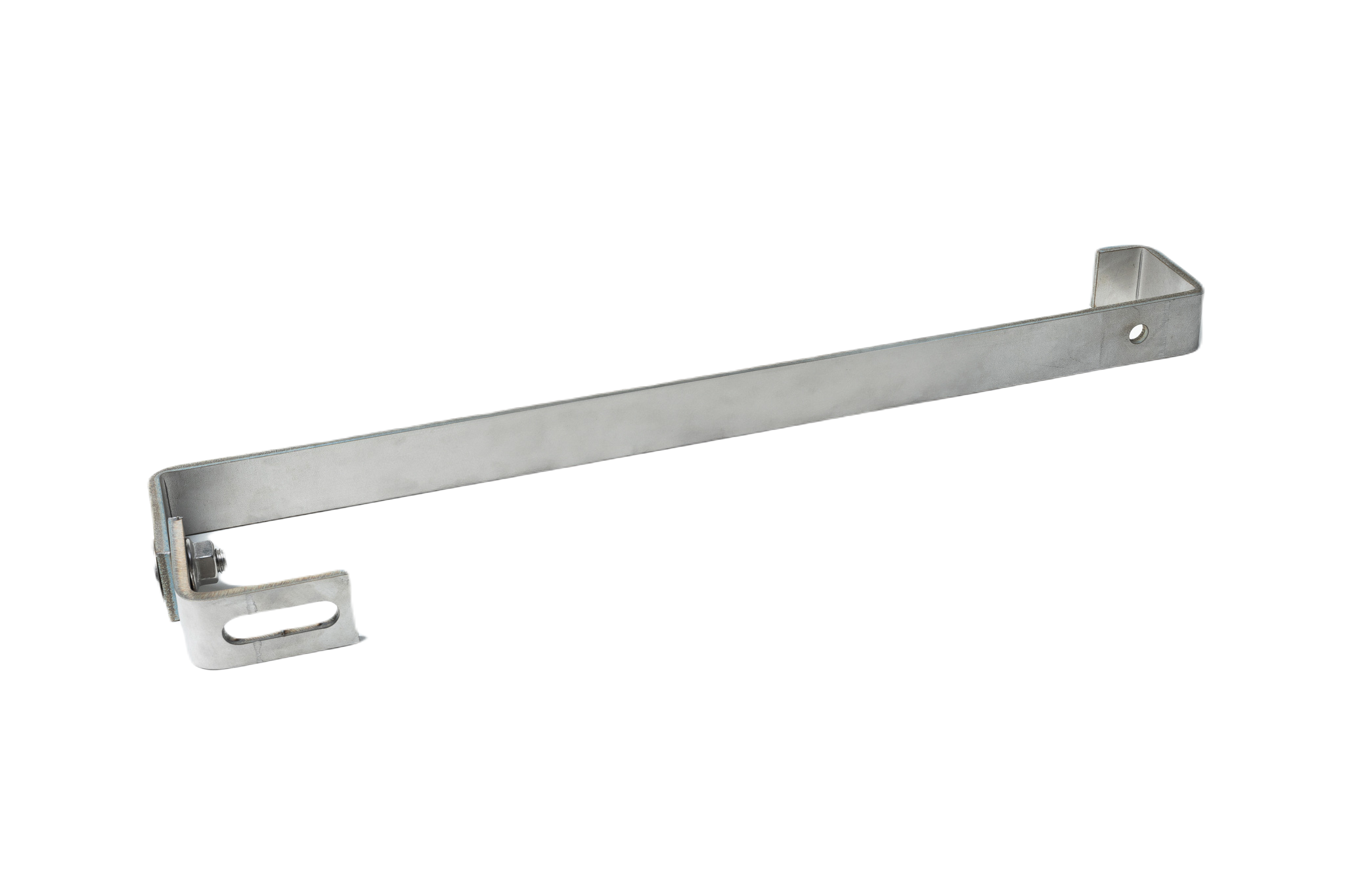

Hak typu S to rozwiązanie dla dachu o regularnej geometrii, gdzie nie potrzeba pełnej regulacji w obu osiach. Stosuje się go na dachach z dachówki betonowej i ceramicznej – jego konstrukcja umożliwia szybkie połączenie z profilami montażowymi oraz zachowanie właściwej wysokości instalacji.

Montaż: należy odsunąć dachówki w miejscach montażu haków, przymocować je do krokwi, a następnie prawidłowo przyciąć zamek dachówki, tak aby wróciła ona na swoje miejsce i idealnie przylegała do połaci.

Materiał – ważna uwaga: na dachówce ceramicznej stosować wyłącznie haki ze stali nierdzewnej A2 lub z aluminium 6005 T5. Haki ocynkowane w połączeniu z wilgocią i minerałami ceramiki tworzą ogniwo galwaniczne, które przyspiesza korozję. Na instalację przewidzianą na 25 lat to niedopuszczalne.

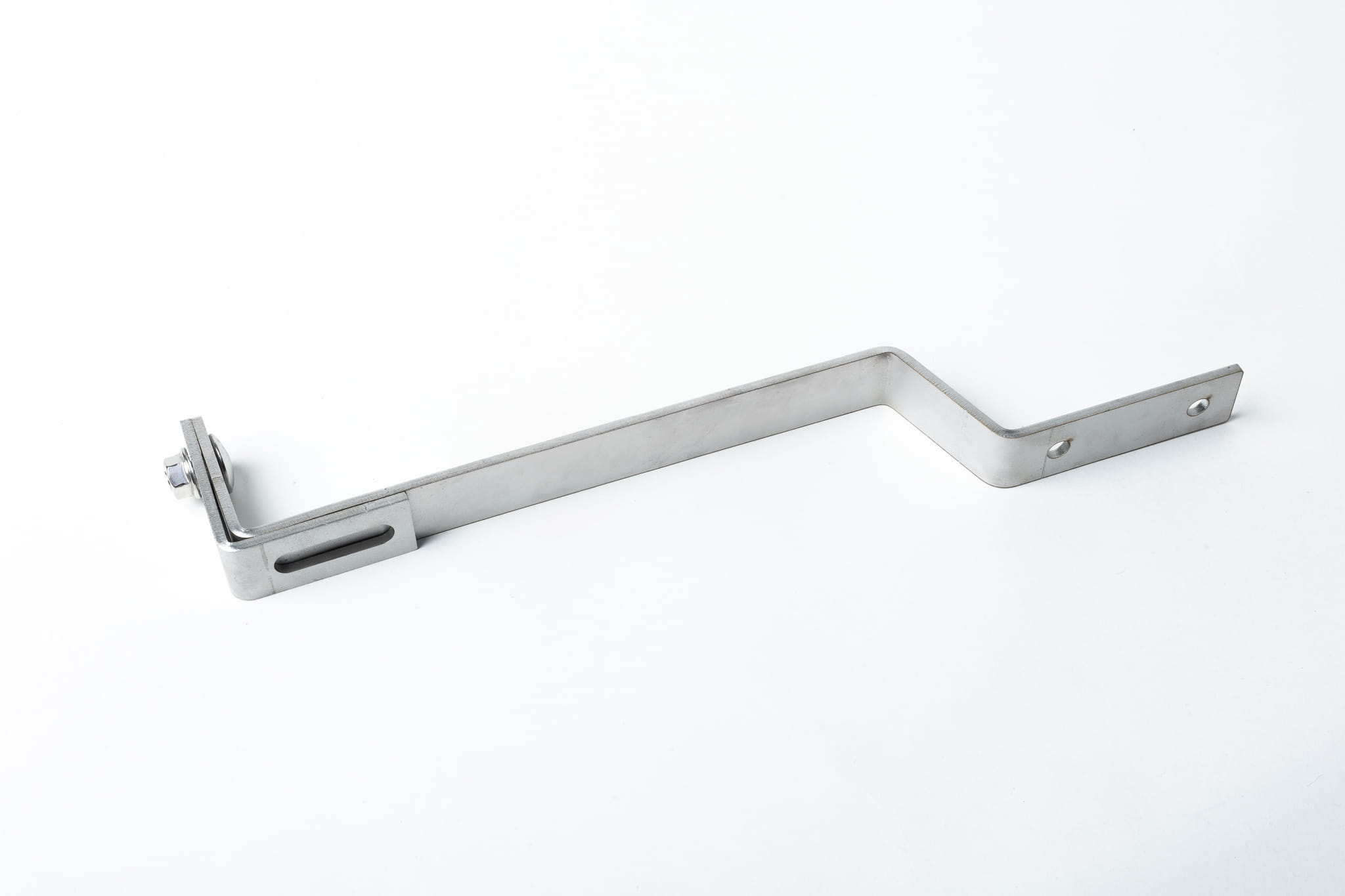

Karpiówka – uchwyt dachowy o poszerzonej stopce

Karpiówka to dachówka o owalnym lub prostym zakończeniu, układana podwójnie. Jej specyfika sprawia, że standardowy hak Vario nie zawsze będzie miał gdzie się oprzeć. Do montażu na karpiówce niezbędne są specjalnie dostosowane szerokie haki i uchwyty o poszerzonej stopie, które zapewniają stabilne podparcie profili montażowych bez deformowania pokrycia dachowego.

Montaż na karpiówce jest bardziej pracochłonny niż na standardowej dachówce – przy dachówkach karpiówkowych stosuje się wypłaszczone uchwyty opierające się na płytce, a dachówki stykające się z uchwytem delikatnie szlifuje się, aby zrobiły wolną przestrzeń na hak.

Blachodachówka – śruba dwugwintowa z uszczelką EPDM

Tu schemat jest inny: nie ma możliwości odsunięcia elementu pokrycia. Przed montażem należy określić liczbę i rozstaw belek krokwiowych – blachodachówka zasłania całą więźbę, więc lokalizacja krokwi musi być zidentyfikowana przed wkręceniem śrub.

Elementem mocującym jest śruba dwugwintowa – z jednej strony wkręt do drewna (krokiew), z drugiej gwint M10 pod adapter i profil aluminiowy. Uszczelnienie połączenia z powierzchnią dachu zapewnia nakrętka z uszczelką EPDM, odporną na warunki atmosferyczne i promieniowanie UV. Pominięcie lub złe dociśnięcie uszczelki EPDM to najczęstszy błąd przy tym typie dachu – efektem jest przeciek ujawniający się dopiero przy intensywnych deszczach.

Do montażu na blachodachówce przydatne są: śruby dwugwintowe, szyny i profile do fotowoltaiki i łączniki szyn, klemy, śruby, nakrętki i adapter montażowy.

Przeczytaj też -> Dwugwinty do fotowoltaiki – jak dobrać długość, średnicę i moment dokręcania

Papa i gonty – uchwyt dachowy typu L

Uchwyty typu L stosuje się na dachach pokrytych papą, gontem oraz w wybranych rozwiązaniach dachów płaskich. Regulowana konstrukcja umożliwia dopasowanie wysokości punktu montażowego do warunków na dachu. Dostępne są też wersje z podklejaną uszczelką, które zwiększają szczelność połączenia i redukują ryzyko uszkodzenia warstw papy podczas montażu.

Szczególną ostrożność należy zachować przy starszych dachach papowych – papa z kilkunastoletnim stażem może być krucha i wymagać oceny stanu przed wierceniem.

Przeczytaj też -> Łączenie szyn montażowych PV – jak robić to poprawnie

Rozstaw haków – ile sztuk na instalację PV?

Rozstaw uchwytów dachowych zależy od dwóch czynników: rozstawu krokwi w dachu oraz wymiarów paneli fotowoltaicznych. Praktyczna zasada: uchwyty montuje się nie rzadziej niż co 1 metr wzdłuż szyny. Przy panelach o długości 1722 mm i układzie pionowym (portrait) – typowym dla instalacji domowych – oznacza to minimum 2 uchwyty na szynę, a więc 4 na panel.

Przy większych instalacjach komercyjnych, z panelami 2279 mm, lub przy silniejszych strefach wiatrowych, rozstaw haków należy weryfikować obliczeniowo pod kątem obciążeń.

Liczba haków na całą instalację: liczba rzędów szyn × liczba paneli w rzędzie × 2 (na każdy koniec szyny pod panelem), plus łączniki szyn jeśli szyna jest składana z odcinków.

Tabela doboru haków i uchwytów dachowych – szybkie podsumowanie

Najczęstszy błąd: hak dobrany do wyglądu, nie do dachu

Instalatorzy, którzy pracują szybko, czasem zamawiają jeden typ haka do wszystkich dachów. To błąd, który wychodzi przy reklamacji – najczęściej w postaci przecieku lub korozji po 3–4 sezonach. Hak jest elementem najmniej widocznym na całej instalacji, ale to on odpowiada za jej trwałość przez 25 lat eksploatacji.

Jeśli nie jesteś pewien doboru do konkretnego dachu – skorzystaj z Kalkulatora PV na jelonek.store lub skontaktuj się z naszym doradztwem technicznym. Podaj rodzaj pokrycia, grubość dachówki i rozstaw krokwi – dobierzemy właściwy typ uchwytu i podamy potrzebną ilość.
