Dlaczego blachodachówka rządzi się innymi prawami i jak dobrać mocowania
Przy dachówce ceramicznej hak wchodzi pod element pokrycia i mocuje się do łaty lub krokwi bez naruszania szczelności połaci. Blachodachówka takiej możliwości nie daje – każde mocowanie wymaga przewiercenia blachy. To oznacza:
- każdy otwór to potencjalne miejsce przecieku, jeśli uszczelnienie jest niedbałe
- stosunkowo cienka stal arkusza (zwykle 0,45–0,55 mm) nie przeniesie punktowych obciążeń – wszystkie siły muszą zostać przekazane na łaty lub krokwie
- krokwie są niewidoczne z zewnątrz, co wymaga ich wcześniejszej lokalizacji
Dlatego montaż na blachodachówce zaczyna się nie od wkręcania śrub, lecz od pracy rozpoznawczej na strychu.
Przeczytaj też - Mocowania fotowoltaiczne – podstawowe rodzaje elementów do montażu fotowoltaiki i ich zastosowanie
Krok zero: lokalizacja krokwi
To ważny etap całego montażu na tym typie dachu i punkt, w którym niektóre ekipy skracają sobie pracę kosztem trwałości instalacji.
Najpoważniejszym błędem konstrukcyjnym jest mocowanie elementów wyłącznie do łat dachowych. Łaty to cienkie listwy drewniane, których zadaniem jest jedynie utrzymanie pokrycia – nie są one przystosowane do przenoszenia kilkusetkilogramowych obciążeń generowanych przez instalację PV. Prawidłowy montaż polega na przykręceniu elementów za pomocą długich, hartowanych śrub bezpośrednio do krokwi.
Jak znaleźć krokwie? Najpewniejsza metoda to wejście na strych i zmierzenie ich rozstawu od spodu. Standardowy rozstaw to 80–100 cm, więc po zlokalizowaniu jednej krokwi kolejne są przewidywalne. Gdy dostęp do strychu jest utrudniony, stosuje się metodę kontrolnego nawiercania – wierci się na niewielką głębokość w miejscach, gdzie z największym prawdopodobieństwem są krokwie, weryfikując, czy trafiono w drewno. Dobrze wykonane otwory zwiadowcze są następnie uszczelniane i stają się integralną częścią montażu docelowych śrub.
Przy okazji lokalizacji krokwi warto ocenić stan drewna. Zbutwiałe lub uszkodzone przez szkodniki krokwie nie przeniosą obciążeń instalacji – to warunek brzegowy, który należy wykluczyć przed zamówieniem materiałów.
System mocowań: od śruby do szyny
System montażu na blachodachówce składa się ze śrub dwugwintowych, adapterów montażowych, szyn, łączników szyn oraz klem końcowych i środkowych. Każdy z tych elementów pełni określoną funkcję i musi być dobrany do całości.

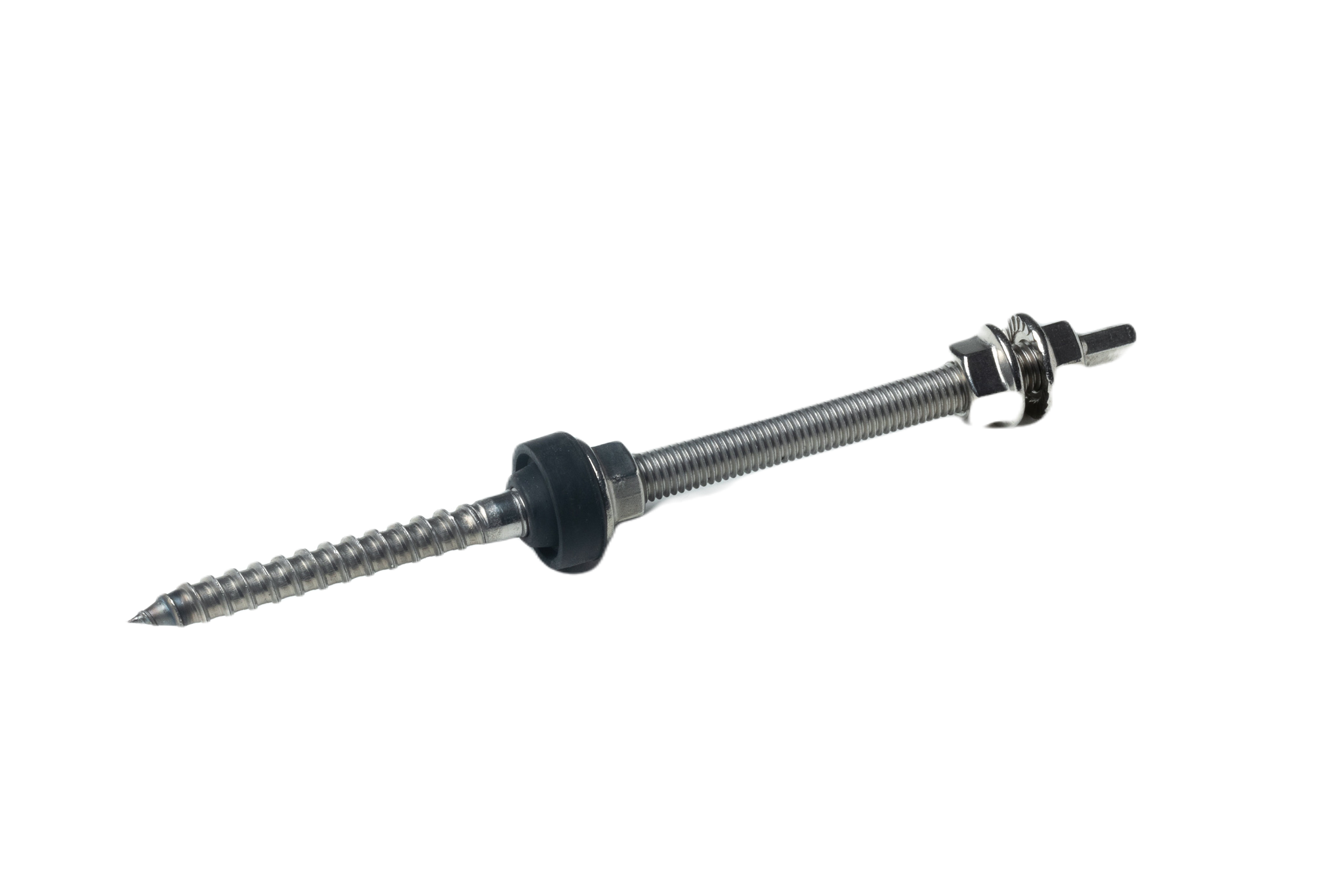

Śruba dwugwintowa – serce mocowania
Śruba dwugwintowa z jednej strony ma gwint jak wkręt do drewna, z drugiej zakończona jest gwintem metrycznym. Gwint drewniany wchodzi w krokiew, gwint metryczny przyjmuje adapter i nakrętki kołnierzowe. To połączenie przenosi całe obciążenie instalacji na więźbę.
Parametry do doboru:
- Średnica: standardowo M10. Dla dużych instalacji komercyjnych lub stref o wysokich obciążeniach śniegiem i wiatrem – M12.
- Długość: to jest parametr, który instalatorzy najczęściej dobierają niedbale. Długość śruby musi uwzględnić: grubość fali blachodachówki + grubość łaty + zakładany wsad w krokiew (minimum 60–70 mm drewna, żeby połączenie miało sens). W praktyce: śruby M10 w standardzie występują w trzech wysokościach: 200 mm, 250 mm i 300 mm. Przy typowej blachodachówce na łatach 40 mm najczęściej stosuje się 250–300 mm.
- Materiał: stal nierdzewna A2. Na obiektach blisko morza lub w silnie agresywnym środowisku – A4.
Przeczytaj też:
Dwugwinty do fotowoltaiki – jak dobrać długość, średnicę i moment dokręcania
Haki i uchwyty dachowe do fotowoltaiki – jak dobrać do rodzaju dachu
Uszczelka EPDM – nie ma kompromisów
Każda śruba dwugwintowa przechodzi przez blachę. Szczelność tego połączenia zależy wyłącznie od uszczelki EPDM, która dociskana nakrętką kołnierzową wypełnia przestrzeń między łbem śruby a powierzchnią blachy. Oprócz dostarczanej wraz ze śrubą uszczelki warto zastosować pastę dekarską, aby mieć pewność braku przecieku wody. Sprawdź ofertę -> taśmy EPDM
Uszczelka EPDM jest odporna na UV, temperaturę i wilgoć – pod warunkiem że jest prawidłowo dociśnięta. Za słabo dokręcona nie uszczelni; zbyt mocno – pęknie lub zdeformuje się i straci funkcję po kilku sezonach termicznych. Dokręcanie momentem zalecanym przez producenta jest tu wymogiem, nie sugestią.
Adapter montażowy – łącznik śruby z szyną
Adapter montażowy ma postać prostokątnej metalowej płytki z dwoma otworami: okrągłym – do włożenia śruby dwugwintowej, oraz w kształcie fasolki – ułatwiającym wyrównanie w poziomie szyny montażowej. Otwór fasolkowy to kluczowy element: pozwala na regulację pozycji szyny w zakresie kilku centymetrów bez przestawiania całego punktu kotwiącego. Przy montażu na blachodachówce, gdzie rozstaw śrub zależy od rozstawu krokwi, a nie od wymiarów paneli, ta regulacja jest niezbędna do wypoziomowania konstrukcji.
Adaptery występują w dwóch wariantach: prostym (standardowe skręcanie) i KLIK (zacisk zatrzaskowy). Adapter KLIK skraca czas montażu szyny, ale wymaga zgodności z systemem – nie jest zamienny między różnymi producentami profili.
Szyny aluminiowe i klemy
Po zamontowaniu adapterów montuje się szyny aluminiowe 40×40 mm. Przed montażem szyn należy odpowiednio wypoziomować całą konstrukcję – pominięcie tego kroku sprawia, że instalacja fotowoltaiczna wygląda nieestetycznie i utrudnia prawidłowe zamocowanie klem. Na szynach osadza się panele, przytrzymywane klemami środkowymi i końcowymi dobranymi do grubości ramy modułu.
Przeczytaj też:
Jak dobrać profile i szyny montażowe do fotowoltaiki – rodzaje, długości, mocowanie
Alternatywa: szyna montowana bezpośrednio na fali
Na nowych połaciach, gdzie planowanie jest możliwe jeszcze na etapie pokrywania dachu, efektywne okazuje się zastosowanie szyny „na fali". Dzięki temu montaż skraca się nawet o kilkadziesiąt procent, a ingerencja w powłokę lakierniczą jest minimalna. W modernizacjach, gdy układ krokwi nie zawsze jest znany, praktyczne pozostają wkręty dwugwintowe – zapewniają dobrą nośność i elastyczność pozycjonowania profili.
Najczęstsze błędy przy montażu na blachodachówce
Mocowanie do łat zamiast do krokwi – najpoważniejszy błąd i z doświadczenia wiemy że się zdarza. Łaty nie przeniosą obciążeń dynamicznych od wiatru i śniegu. Instalacja będzie się poruszać, luzy będą narastać, a po kilku sezonach połączenia zaczną pracować.
Zła długość śruby dwugwintowej – za krótka śruba nie wchodzi wystarczająco głęboko w krokiew (minimum 60 mm drewna). Połączenie wytrzyma w statyce, ale nie pod obciążeniem podciśnieniem od wiatru.
Nieuszczelniony otwór – niedociśnięta lub pominięta uszczelka EPDM. Przeciek ujawnia się często dopiero po kilku latach, gdy pogarsza się stan membrany wstępnego krycia.
Chodzenie po blachodachówce bez zabezpieczeń – blachodachówka jest szczególnie wrażliwa na poruszanie się po jej powierzchni. Poruszanie się bez odpowiedniego obuwia i bez przestrzegania trasy powoduje rysy i wgniecenia. Uszkodzenia powłoki lakierniczej to miejsca startowe korozji.
Niespójność elementów między systemami – ważne jest niezamienianie części pomiędzy systemami i ścisłe stosowanie się do instrukcji montażu. Adapter od jednego producenta z szyną od innego może dać luzy milimetrowe, które pod obciążeniem dynamicznym stają się centymetrowymi.
Ile śrub dwugwintowych na instalację?
Minimalna zasada: jeden punkt kotwiący co 100–120 cm wzdłuż szyny, zawsze w krokwi. Przy panelach 1722 mm w układzie portrait i dwóch szynach na panel oznacza to 4 punkty na panel (2 szyny × 2 punkty). Przy dużych modułach 2279 mm lub przy silnych strefach wiatrowych – weryfikacja rozstawu zgodnie z obliczeniami nośności lub zaleceniami producenta systemu.
Pełną listę komponentów do konkretnej instalacji – liczbę śrub, adapterów, szyn i klem – możesz sprawdzić w Kalkulatorze PV lub skontaktować się z naszym doradztwem technicznym.
