System montażowy PV – z czego się składa i za co odpowiada każdy element
Profile do paneli fotowoltaicznych (szyny montażowe)
Profile do fotowoltaiki są kręgosłupem konstrukcji. Przenoszą obciążenia z modułów na punkty podparcia (haki, mostki, adaptery). W praktyce liczy się:
- sztywność profilu (grubość ścianki, geometria),
- kompatybilność z klemami i łącznikami,
- materiał i powłoka (odporność na korozję),
- długości i tolerancje – im mniej docinek, tym stabilniejszy układ.
W instalacjach dachowych najczęściej spotkasz szyny aluminiowe. Na gruncie i w systemach specjalnych dochodzą profile stalowe o większej nośności.
Dowiedz się więcej -> Jak dobrać profile i szyny montażowe do fotowoltaiki – rodzaje, długości, mocowanie

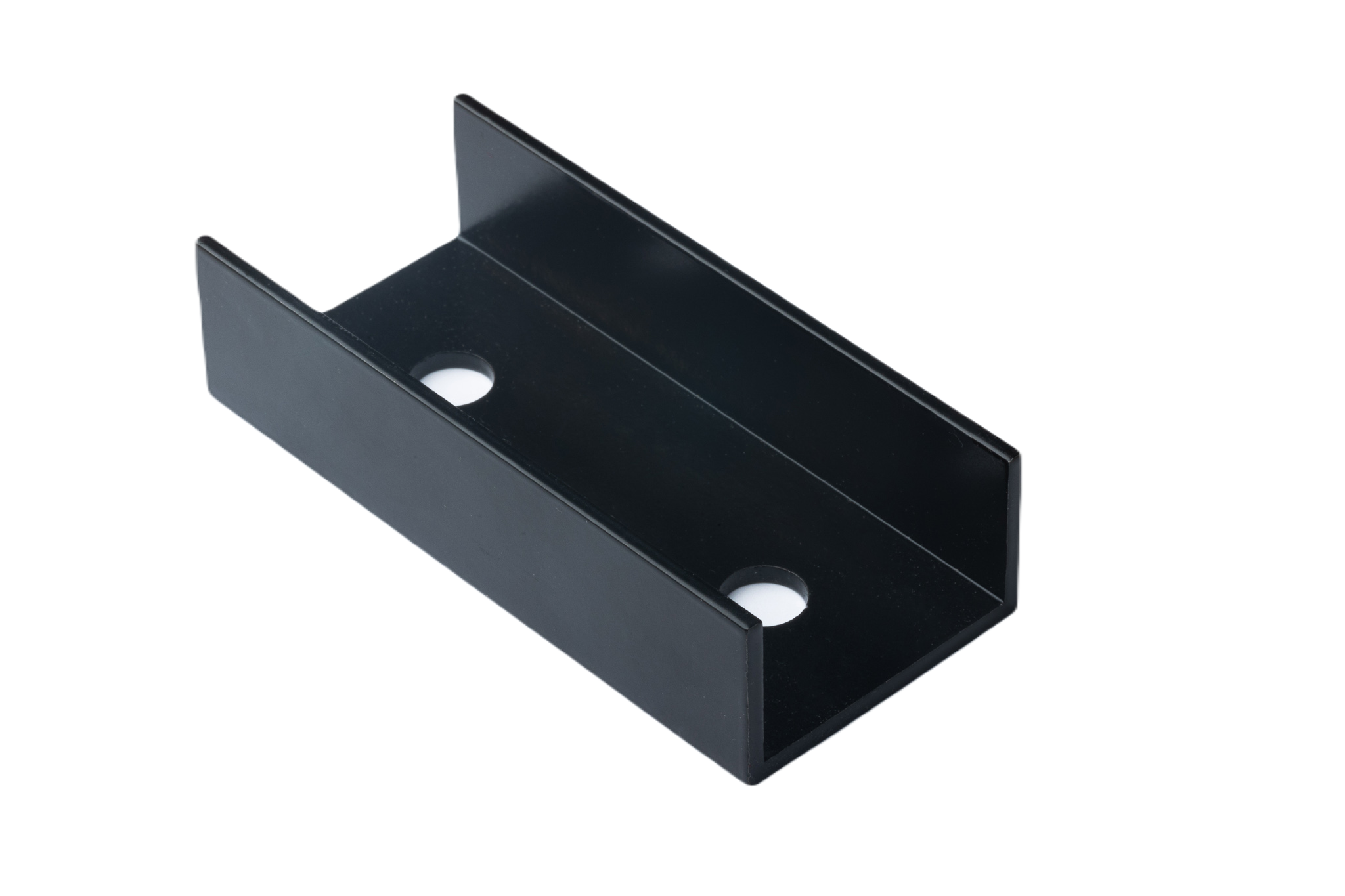

Łączniki szyn i elementy uszczelniające
Łączniki szyn umożliwiają bezpieczne zestawienie odcinków profili w jedną linię. Ich rola jest często niedoceniana, a to tu pojawiają się problemy z pracą termiczną. Dobrze dobrany łącznik zachowuje osiowość profili, przenosi obciążenia, dopuszcza minimalną dylatację przy długich ciągach.
Brak łączników lub zastępowanie ich prowizorką skutkuje luzami i hałasem przy pracy konstrukcji.
Klemy końcowe i środkowe
Klemy montażowe odpowiadają za bezpośrednie zamocowanie modułu do szyny. Kluczowe są:
- zakres grubości ramy modułu (np. 30–35 mm),
- siła docisku i jakość ząbkowania (kontakt elektryczny),
- materiał (aluminium/stal nierdzewna) i kompatybilność galwaniczna.
Częsty błąd to wybór uniwersalnej klemy do wszystkiego. W praktyce prowadzi to do niedostatecznego docisku albo deformacji ramy.
Dowiedz się więcej -> Jakie klemy środkowe i końcowe do paneli fotowoltaicznych dobrać w zależności od wysokości ramy modułu?

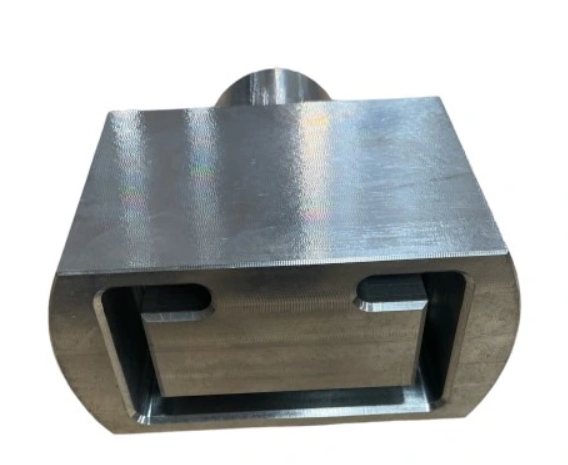

Uchwyty dachowe, haki i adaptery
To elementy kontaktowe z dachem – decydują o szczelności i bezpieczeństwie.
- Haki do dachówki muszą trafić w krokiew i ominąć profil dachówki bez jej podnoszenia.
- Adaptery i uchwyty do blach rozkładają obciążenia na poszyciu.
- Regulacja (pion/poziom) ułatwia ustawienie geometrii bez podkładek.
Tu nie ma miejsca na źle dobrany materiał – niska jakość oznacza nieszczelność i reklamację.

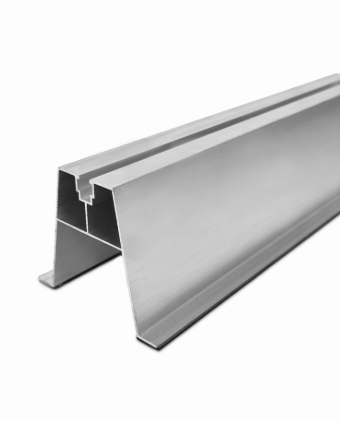

Mostki trapezowe i rozwiązania pod blachę trapezową
Mostek trapezowy łączy szynę z blachą trapezową, rozkładając siły na kilka fałd. Dobry mostek:
- jest dopasowany do konkretnego profilu blachy,
- ma ciągłe uszczelnienie EPDM,
- pozwala na szybki montaż bez wiercenia na ślepo.
Zbyt krótkie mostki i brak uszczelnienia to prosta droga do przecieków.
Elementy złączne - śruby, nakrętki, dwugwinty
Śruby i dwugwinty nie są uniwersalne. Liczą się:
- długość robocza (zapas gwintu),
- klasa stali i powłoka,
- kompatybilność z podłożem (drewno, stal).
Źle dobrany dwugwint potrafi pracować w poszyciu jak wiertło – luzując połączenie.
Uszczelnienia i separacja (EPDM, podkładki)
Uszczelnienie to nie dodatek. Taśma EPDM:
- chroni przed wodą,
- separuje metale (redukcja korozji galwanicznej),
- stabilizuje połączenie w czasie.
Brak separacji przy mieszaniu aluminium i stali to jeden z najczęstszych błędów w PV.
Uziemienie i akcesoria bezpieczeństwa
System montażowy musi zapewnić ciągłość elektryczną:
- klemy ząbkowane,
- uziom i zaciski uziemiające,
- przewody ochronne do fotowoltaiki.
To element wymagany – nie opcjonalny.
Jak dobrać mocowania do miejsca montażu (w skrócie)
Dach skośny
Dobór zaczyna się od pokrycia. Dachówka wymaga haków mocowanych do krokwi, blacha – adapterów lub mostków. W obu przypadkach kluczowe są szczelność i przeniesienie obciążeń na konstrukcję nośną.
Dach płaski
Dominują systemy balastowe i kotwione. W kontekście mocowań liczy się kompatybilność szyn z ramami balastowymi i odporność materiałów na warunki pracy (temperatura, UV).
Grunt
Tu elementy montażowe pracują w większych rozstawach i pod większymi obciążeniami. Klemy i szyny muszą być dopasowane do profili nośnych konstrukcji gruntowej.
Materiały, powłoki i korozja – co ma znaczenie
- Aluminium – lekkie, odporne, standard w dachach.
- Stal nierdzewna – newralgiczne połączenia, elementy złączne.
- Stal powlekana (np. Zn-Al-Mg) – wysoka trwałość w konstrukcjach nośnych.
Zasada numer jeden - nie łącz metali bez separacji. Podkładki i taśmy izolujące eliminują ryzyko korozji galwanicznej i przedłużają żywotność systemu.
Parametry na karcie produktu, które decydują o tym, czy produkt pasuje
Zanim dodasz element do koszyka, sprawdź:
- przeznaczenie (typ dachu/podłoża),
- zakres kompatybilności (np. grubość ramy modułu),
- materiał i powłokę,
- kompletność zestawu (śruby, uszczelki),
- dokumentację i deklaracje.
Najczęstsze błędy w doborze mocowań fotowoltaicznych
- uniwersalne klemy do wszystkiego,
- brak uszczelnienia EPDM,
- mieszanie aluminium i stali bez separacji,
- zbyt rzadki rozstaw punktów podparcia,
- oszczędzanie na elementach złącznych.
Każdy z nich skraca żywotność instalacji albo generuje problemy serwisowe.
Przeczytaj też o -> Najczęstsze błędy przy doborze szyn montażowych do fotowoltaiki
Checklista zamówienia mocowań fotowoltaicznych – minimalny zestaw elementów do montażu PV
Standardowy zestaw instalatorski:
- szyny montażowe + łączniki,
- klemy końcowe i środkowe,
- uchwyty/haki lub mostki (zgodnie z pokryciem),
- elementy złączne (śruby, dwugwinty),
- uszczelnienia EPDM,
- elementy uziemienia.
Dobrze skompletowany koszyk to szybszy montaż, mniej poprawek i brak niespodzianek na dachu. Sprawdź nasz kalkulator instalacji fotowoltaicznej.
Podsumowanie
Mocowania fotowoltaiczne to system, a nie zbiór przypadkowych części. Szyny, klemy, uchwyty, uszczelnienia i uziemienie muszą ze sobą współpracować i być dobrane do warunków montażu. Jeśli chcesz, by instalacja PV pracowała stabilnie przez lata, zacznij od właściwego doboru elementów montażowych – to najtańszy sposób na uniknięcie drogich problemów.
